51單片機AD0809電路設計程序+原理圖
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 我們在做一個單片機系統時，常常會遇到這樣那樣的數據采集，在這些被采集的數據中，大部分可以通過我們的I/O口擴展接口電路直接得到，由于51單片機大部分不帶AD轉換器，所以模擬量的采集就必須靠A/D或V/F實現。下現我們就來了解一下AD0809與51單片機的接口及其程序設計。
1、AD0809的邏輯結構

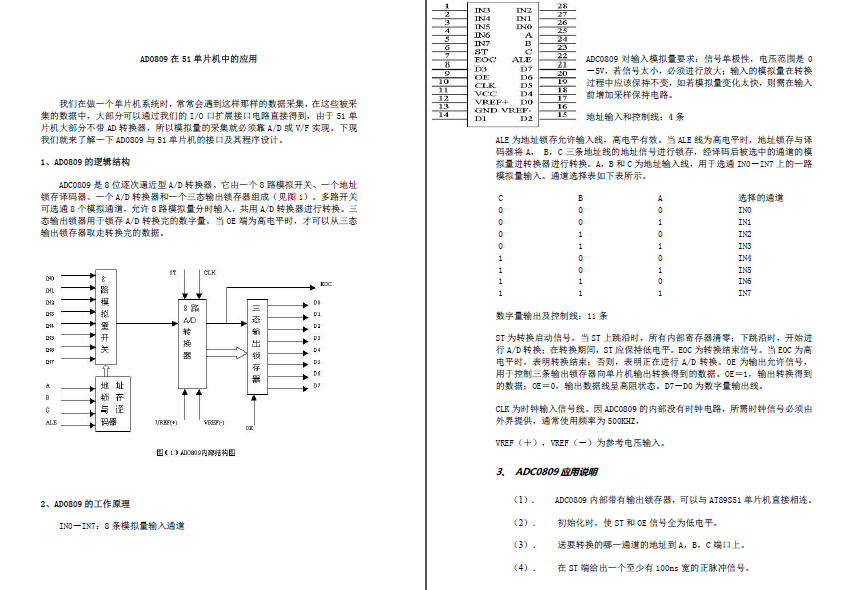

ADC0809是8位逐次逼近型A/D轉換器。它由一個8路模擬開關、一個地址鎖存譯碼器、一個A/D轉換器和一個三態輸出鎖存器組成（見圖1）。多路開關可選通8個模擬通道，允許8路模擬量分時輸入，共用A/D轉換器進行轉換。三態輸出鎖器用于鎖存A/D轉換完的數字量，當OE端為高電平時，才可以從三態輸出鎖存器取走轉換完的數據。
2、AD0809的工作原理
IN0－IN7： ...
