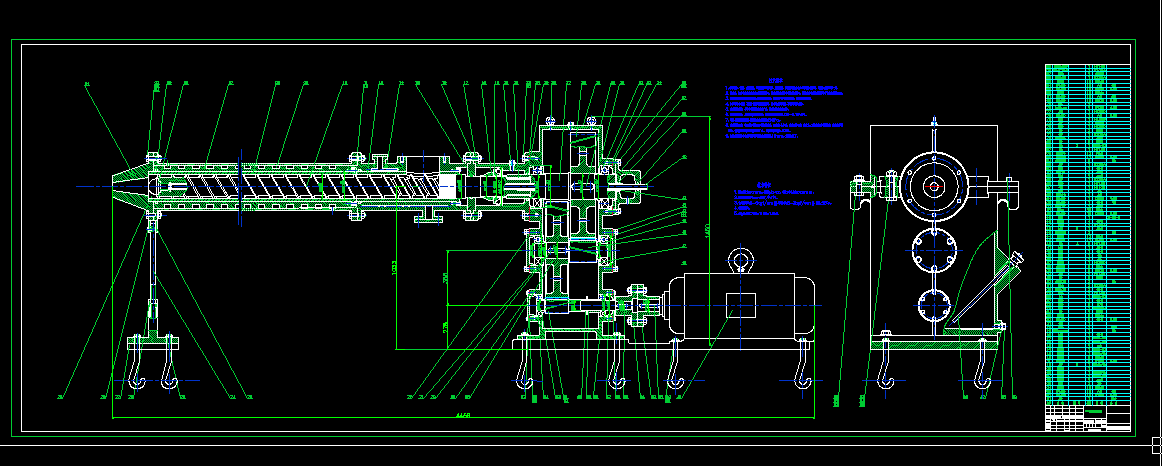

擠出機裝配圖A3CAD圖紙
  • 該文件為dwg格式
  • 文件大小： 520.41 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-11-28
  • 發 布 人： 184819733
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 擠出機裝配圖A3CAD圖紙

  • 擠出機裝配圖A3CAD圖紙
    技術要求
    1.外表清沙、修整、去氧化皮，且按澆漆工藝處理，顏色灰色，減速器箱體內非加工表面除清沙外，均涂紅色耐油漆一層。
    2.軸承座、機身和減速機在裝配時需保持同心，裝配時檢查螺桿與襯套是否同心，其最小的單面積間隙不小于實際間隙的5％。
    3.螺桿與機筒襯套的間隙應符合零件的公差要求，成批生產時需進行選配，以避免極限偏差。
    4.本機系浮動聯接，不允許出現局部刮研現象，空車時低速起動，不得超過3分鐘。
    5.減速器裝配前，各零件需用煤油清洗干凈，軸承用汽油清洗干凈。
    6.各軸承安裝后，用手轉動應輕快靈活，軸承的軸向間隙為0.08-0.15mm。
    7.每隔七天需注油潤滑，潤滑油允許最高溫升為40°c。
    8.減速器裝配后，在無螺桿的情況下作空載試驗，正反轉1個小時，要求運轉平穩，噪音小，聯接固定處不得松動，密封處不得
    漏油，負載使油池升溫不超過35°c，軸承溫升不超過40°c。
    9.電機安裝時要求與減速器的不同軸度公差為0.16mm，歪斜度為40°。
    技術特征
    1.螺桿直徑為150mm，長徑比L/D＝12，有效工作長度為1750mm。
    2.螺桿最高轉速nmax＝50r/min。
    3.使用蒸汽壓力4-6kgf/cm ...
