位置:首頁 > 機械圖紙

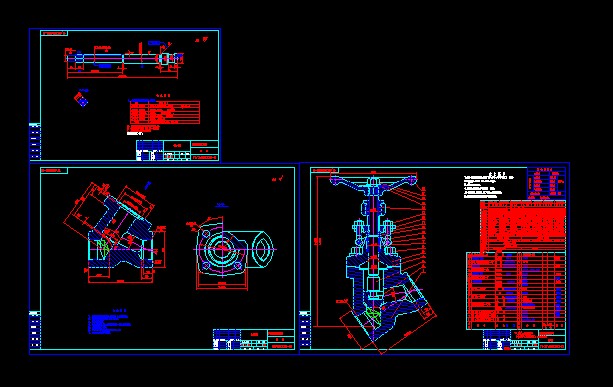

3-2”YJ15S22C 承插焊Y型截止閥
  • 該文件為dwg格式
  • 文件大小: 117.39 KB
  • 下載次數
  • 文件評級
  • 更新時間:2016-03-26
  • 發 布 人: 2514367167
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 3-2”YJ15S22C 承插焊Y型截止閥
  • 承插焊截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片〔316夾柔性石墨制造〕密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
    結構特點編輯
    1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
    2.全徑或縮徑
    3.明桿支架式
    4.自定心壓板壓套式
    5.螺栓連接、纏繞墊片密封式閥蓋,螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
    6.整體式上密封座
    7.承插端符合ASME B16.11
    8.螺紋連接端(NPT)符合ANSI/ASME B1.20.1
    9.閥瓣可變換為節流型、針型、球型和止回型
    ...
