3缸曲軸零件圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

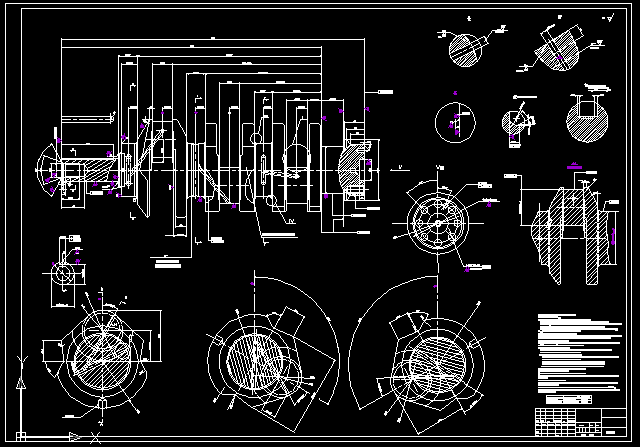

- 3缸曲軸零件圖
技術要求
1. 未注明鑄造圓角R4~R5。
2. 鑄件正火處理，硬度270~321HBS，同一曲軸硬度差小于30HBS
材料機械性能：抗拉強度不低于900MPa，延伸率大于2%，沖擊值大于19.6N.m/cm2。
金相組織（1）珠光體含量90%以上（按GB/T9441-1988《球墨鑄鐵金相檢驗》規定的金相圖片檢查）；
（2）球化類型：石墨球小而圓整，球化率在1~2級，石墨大小為6~8級；
（3）允許滲碳體和磷共晶體二項總量不大于3%（游離滲碳體，磷共晶體各不大于2%）
3.（1）用砂輪打磨分型面處的飛邊，使之光滑過度；
（2）鑄件表面噴丸處理，除去粘砂和氧化皮。
4. 不加工表面應光滑，不許有分層、飛邊、裂縫、夾渣、凹陷等缺陷，不許錘碾和補焊法清除鑄造缺陷。
5. 在曲軸的內部和加工表面不許有碰痕、凹陷、氣孔、黑點、發紋、蜂窩孔、縮孔、疏松、
夾渣、和非金屬夾雜物等鑄造缺陷。
6. （1）全部圓角R2.5、R4.5處，全部Φ45h5、Φ70h7、Φ86h7軸頸表面，Φ100法蘭外圓和端面，鍵槽
各表面及主軸頸兩側的止推表面不許有任何缺陷；
（2）曲柄臂向端面允許有下列缺陷：
a．在甲區（如圖W）內允許有小于Φ2，深度不大于2的孔眼三個，孔間距離不小于5；
b．同一曲柄臂兩側端面的允許缺陷不得重合。
（3）曲柄臂R59、R40、R92、R15面允許有下列缺陷：
a．R59表面允許有不大于Φ2.5，深度不大于3的光亮孔眼3處，或者10X10mm2 范圍的密集性孔
眼（孔徑不大于Φ1,深度不大于2）一處；
b．R40表面允許有不大于Φ2，深度不大于1.5的光亮孔眼三處，孔距大于8；
c．R15表面允許有不大于Φ2，深度不大于1.5的光亮孔眼三處，孔距大于6；
d．R92表面允許有不大于Φ4，深度不大于3的光亮孔眼五處，孔距大于10；
7. 所有主軸頸和曲柄銷淬火硬度48~55HRC，淬深1.5~2.5。
8. 所有主軸頸和曲柄銷采用滾壓工藝。
9. 軸頸表面進行拋光，拋光后應保證達到圖定的尺寸要求。
10. 曲軸加工后作平衡試驗，不平衡允許20g.cm。在平衡塊上鉆Φ15孔去重，深度不大于35，兩孔邊距
不小于5.
11.去銳邊毛刺，各孔腔清洗干凈。
12.曲軸加工后進行磁力探傷，探傷后退磁，探傷要求按JB/T6729-1993《內燃機曲軸、凸輪軸磁粉探
傷》的有關規定執行。
13.在裝機前，曲軸應裝上飛輪以及離合器總成一起進行總體平衡，其動不平衡度允差為20g.cm。
14.各主軸頸和連桿軸頸按下表分組（在軸頸中間部位測量，要求至少檢測X-Y兩垂直方向，并按測量值
大的進行分組）：
...
