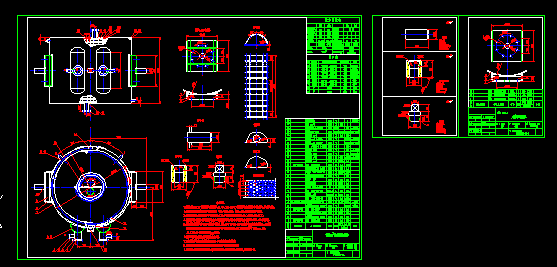

138m2/螺旋板換熱器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 138m2/螺旋板換熱器
技術要求
1.本設備按GB150《鋼制壓力容器》和JB/T4751-2003《螺旋板換熱器》要求進行制造、試驗和驗收.
2.鋼板應進行外觀檢查,表面不得有裂紋、氣孔、拉裂、夾渣、拆痕、夾層,鋼板邊緣不得有重皮.
3.焊接采用電焊:焊條型號:不銹鋼之間為A022;不銹鋼與碳鋼之間為A042;碳鋼之間為J422.
4.焊接接頭形式及尺寸圖中注明外,法蘭的焊接按相應法蘭標準中的規定,其余按GB985-88中的規定.
5.螺旋板的對接焊縫應100%射線探傷檢查,符合JB4730.2-2005規定中Ⅱ級合格.其余A、B類焊
縫應進行超聲波探傷檢查,探傷檢查長度不得少于每條焊縫長度的20%,且不小于250mm,符合
JB4730.3-2005規定中Ⅱ級合格.
6.件號18周邊磨光滑,完后需酸洗純化合格.
7.設備制造完畢后,兩程分別以0.875MPa進行水壓試驗合格.
8.管口及支座在主視圖中僅表示相對標高.實際方位按俯視圖的規定.
9.設備檢驗合格后.需酸洗鈍化合格;碳鋼部分需除銹后刷防銹紅丹漆兩遍,灰色面漆一遍.
...
138m2/螺旋板換熱器_下載(dwg格式) 機械圖紙
