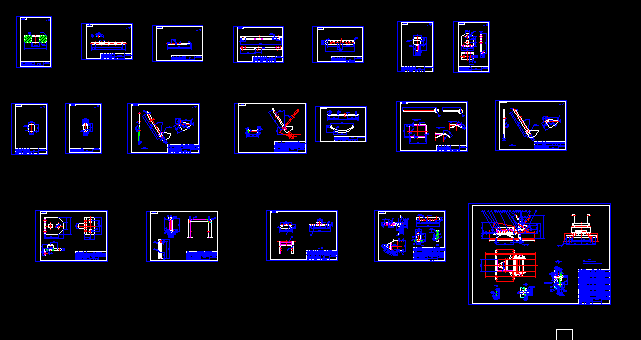

手動雙側犁式卸料器.dwg

文件大小： 280.21 KB
下載次數：
文件評級：
更新時間：2014-01-15
發布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

犁式卸料器分類（1）按設備卸料位置分：單側和雙側；
（2）設備安裝形式：左裝和右裝；
（3）推桿安裝形式：側推桿和上推桿；
（4）按動力形式：電動、氣動和電液推桿；
2犁式卸料器的結構特點犁式卸料器進一步克服了所有老式卸料器的不足點，由于改進了前后雙犁頭，鎖緊裝置、手電兩用和機械式自鎖三種不同結構的安裝方式，所以是目前國內最先進的卸料分煤機械。
1、犁頭部分分為前部合金高鉻猛或石棉材質的前犁頭和耐磨膠板的后犁頭，使卸料更干凈。
2、犁頭增加的鎖緊裝置為機械式抓拉式，可調節犁刀的高低，以最佳面貼近皮帶，工作時犁刀不會因煤的：中擊力而抬起或抖動，避免了膠帶被撕裂、磨損及漏煤現象。
3、驅動部分是目前國內最新產品手電兩用機械式電液推桿。克服了電動推桿過載能力差、易燒電機、卡死、頂彎絲桿等缺陷，普通電液推桿內外泄漏、不自鎖、下滑、爬行等新的弊端。而手電兩用機械式電液推桿具有絕對自鎖、無內外泄漏、過載能力極大、運行平穩等優點。
4、安裝方式分為A、B、C三種，電液推桿可以放在分煤機上部、豎直安裝，膠帶兩側部安裝三種選擇方式，極大的方便客戶。
5、鎖氣器翻板采用高錳鉻耐磨材料，延長了使用壽命達20年，減少了維修量。
6、鎖氣部分的使用： (1)使物料均勻分布，防止跑偏和粘料及沿途撒料。 (2)減少誘導鼓風，使其減速小到原來的10%以下。 (3)適用于輸送粘料、濕料、大塊料、粉性料、防止發生粘堵。
3電動可變槽角犁式卸料器工作原理電液動犁式卸料機以電動液壓推桿為動力源，工作時，通過推桿伸出作用于驅動桿，帶動框架前進，完成犁刀下落，并支承起平托輥組，使膠帶工作面平直，犁刀下沿與膠帶面貼合緊密，將運行膠帶上的物料卸入漏斗（料斗）中，或卸到需要的場所去。卸料完畢時，啟動推桿縮回作用于驅動桿，帶動框架后退，犁刀上抬，可變槽角托輥組由平形變回槽形，使膠帶工作面恢復槽形狀態，讓物料平穩通過；由于電動液壓推桿采用液壓傳動，具有自動過載保護性能。當運行受阻時，油路中壓力增高到調定的限額，溢流裝置迅速而準確地溢流，實行過載保護。電機運轉在額定值內，不會燒毀。
手動雙側犁式卸料器 ...
