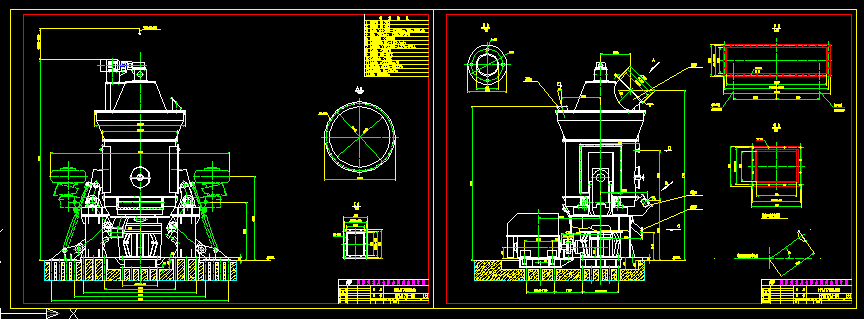

立式磨機總圖 HRM1700.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 立式磨機是集細碎、烘干、粉磨、選粉、輸送于一體的粉磨設備，廣泛用于水泥、建材、電力、冶金、化工、非金屬礦等行業的各種固體物料的粉磨和超細碎粉磨。
立磨的粉磨工藝是由一套碾磨裝置（即磨輥和磨盤）來完成的，物料在磨輥和磨盤之間被碾磨成粉狀。碾磨裝置的運動由磨盤回轉并相應帶動磨輥傳動，碾磨壓力除了磨輥自重外，主要靠一套液壓裝置對磨盤物料加壓。經碾磨后的物料中存在大量粗粉，經配套的選粉機選粉，粉體的選粉過程是經過氣流分選，在氣流流動過程中大部分粗粉自動落到磨盤上，接收再次粉磨，其余經選粉機選出為成品，經收塵及輸送系統送入成品儲庫。
物料在磨盤上的停留時間主要由三方面因素決定：一是影響離心力大小的磨盤速度；二是物料與磨盤間的摩擦力和物料自身的內部摩擦力；三是決定運動行程模式的磨盤和磨輥之間的結構形式及其配合。而第三個因素是決定各個立磨廠家設計思路的關鍵，不同的磨輥和磨盤形式決定各廠家的磨盤速度和物料在磨盤上的停留時間。用戶在選擇立磨時必須根據粉磨物料的特性選擇合適的立磨。
電動機通過立式減速機帶動磨盤旋轉，固體原料通過鎖風給料裝置從進料口進入磨盤中心，在離心力場的作用下被甩向磨盤的周邊并受到磨輥的反復碾壓而粉碎。粉碎后的物料從磨盤的邊緣溢出，其中的粉狀物料被從機器下部上升的高速氣流帶起，上升的氣流和粉狀物料經過磨機上部的選粉機時，在快速旋轉的轉子作用下，粗粉被分離出來落入磨盤中心重新粉磨，細粉則隨氣流從磨機上部出磨，在收塵裝置中被收集起來，即為產品。沒有被氣流帶走的顆粒物料，溢出磨盤后經外循環的斗式提升機返回磨機進料口，與新給入的原料一起進入磨機重新粉磨。對于含水分較高的物料，在磨內通入熱風，濕物料在粉磨、選粉和流動的過程中與熱氣流充分接觸而被烘干，達到產品水分要求。 ...
立式磨機總圖 HRM1700.dwg_下載(dwg格式) 機械圖紙
