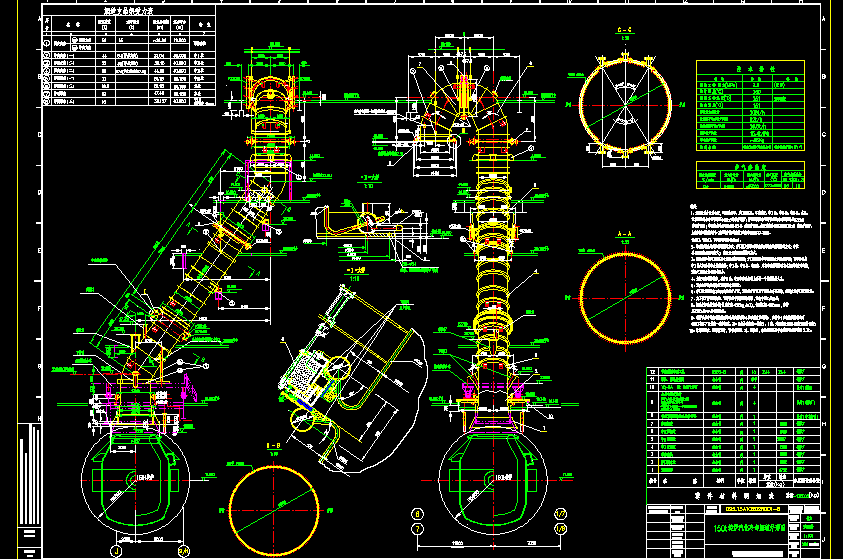

150t轉爐汽化冷卻煙道

文件大小： 899.23 KB
下載次數：
文件評級：
更新時間：2014-08-20
發 布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1。煙道設計分段為七段，即活動煙罩、爐口固定段、可移動段、中Ⅰ段、中Ⅱ段、中Ⅲ段、末段。活動煙罩的水冷壁管采用Φ60x5的鍋爐鋼管；爐口固定段和可移動段的水冷壁管采用Φ38x5的鍋爐鋼管；中段的水冷壁管采用Φ60x5 的鍋爐鋼管。末段的水冷壁管采用Φ38x5 的鍋爐鋼管。上述所有水冷壁管應符合《高壓鍋爐用無縫鋼管》的標準GB5310-1995。氧槍口、副槍口、下料口材料為16MnG。
2。活動煙罩采用低壓強制循環方式；爐口固定段和可移動段采用高壓強制循環方式；中段各段采用自然循環方式；末段采用高壓強制循環方式。
3。活動煙罩與爐口固定段之間采用氮氣密封；爐口固定段與可移動段之間采用砂封；可移動段與中Ⅰ段之間采用非金屬補償器；中Ⅰ段、中Ⅱ段、中Ⅲ段、末段和噴淋塔的各段之間采用法蘭連接，法蘭之間設金屬包覆式墊片。
4。為便于煙道的檢修，在中Ⅱ段、中Ⅲ和末段煙道上各設一個保溫檢修人孔。
5。活動煙罩的提升裝置見煉鋼專業圖紙。
6。爐口固定段配有4臺5t的油壓千斤頂，該油壓千斤頂用于煙道臺車移出時，臨時支承爐口固定段用。
7。為了便于爐口固定段、可移動段節流裝置的拆裝，設有專用工具10套.
8。煙道主保溫材為巖棉(使用密度~150kg/m3)，保溫厚度~180mm，保護層采用0.5mm的鍍鋅鐵皮。
9。轉爐汽化冷卻煙道涂裝油漆采用高溫油漆（檢驗整改后進行），應符合《寶鋼集團浦鋼公司搬遷工程工廠設計統一技術規定、及“色標補充規定”執行》。（內、外面漆采用804耐高溫銀粉色漆）
10。計算煙道支、吊架荷重時，請考慮保溫、水、保護層，末段煙道還要考慮噴淋塔水封荷重 2.3t ...
