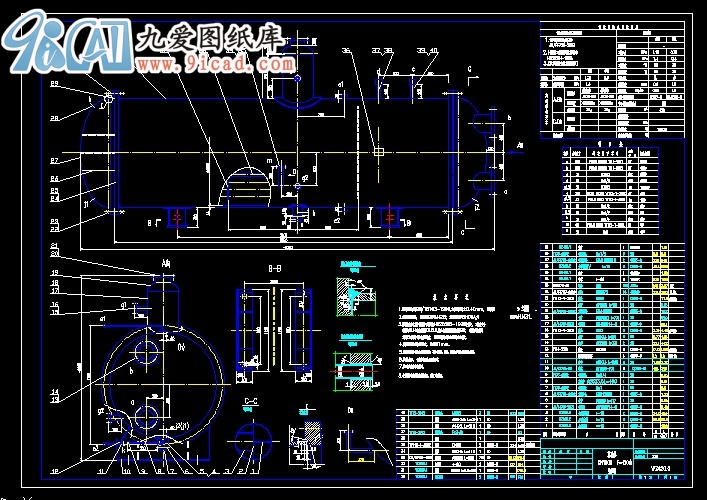

蒸發器cad圖紙 DN1600 420平方米
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.換熱管的標準為GB/T8163-1999,其外徑偏差為±0.40mm,
2.焊接采用電弧焊, 手弧焊焊條牌號為J426; 埋弧焊焊絲牌號為H08A,焊劑牌號為HJ431.
3.焊接接頭型式及尺寸除圖中注明外按HG20583-1998中規定, 對接接頭手弧焊為DU4或埋弧焊為DU26,接管與殼體間焊接接頭為G2; 未規定的角焊縫焊腳尺寸按焊件中較薄者的厚度; 法蘭的焊接按相應法蘭標準中的規定.
4.管板密封面與殼體軸線垂直, 其公差為1mm.
5.換熱管管端與管孔必須清理干凈，不得有油污、銹蝕；管孔內不得有縱向螺紋劃痕。
6.檢驗合格后, 設備外表面涂紅丹漆兩道.
7.管口和支座方位按本圖.
8.管箱焊后進行消除應力熱處理，再加工密封面。 ...
