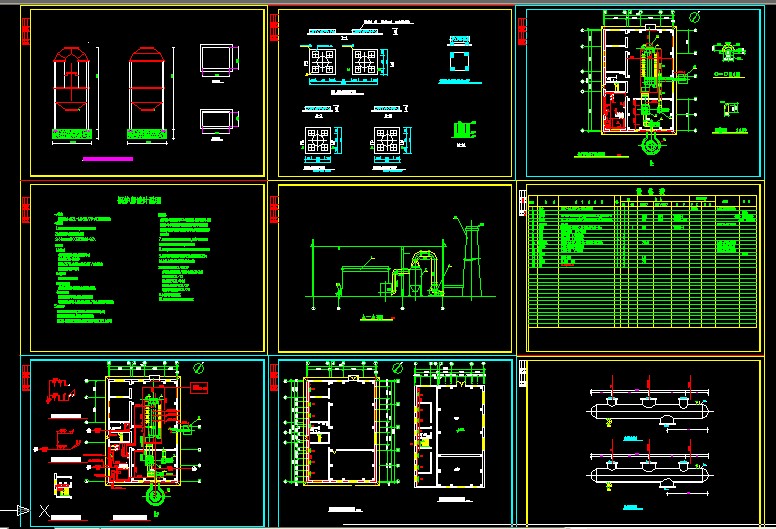

10T鍋爐房套圖
  • 該文件為dwg格式
  • 文件大小： 326.26 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 10T鍋爐房套圖

  • 一.工程概況:
    鍋爐房設計安裝一臺DZL-1.0/95/70-AII組裝水管熱水鍋爐.
    二.設計依據:
    1.建設單位提供的鍋爐房設計委托書,設計方案由建設單位確定.
    2.建設單位提供的已定貨燃煤鍋爐技術資料.
    3.<<鍋爐房設計規范>>(GB50041-92).
    三.設計內容:
    1.水系統設計
    本鍋爐房設全自動軟化水裝置,變頻補水裝置各一套.
    循環水泵兩臺(兩用一備).鍋爐房
    補水量12T/H,生活最高日用水量為3.8T/天,鍋爐排污水
    經室外排污降溫池后排入下水管網.
    2.風系統設計
    鍋爐鼓引風機均設置在除塵間內.
    3.運煤除渣系統設計
    本鍋爐房采用手推車加斗式提升機上煤.采用刮板除渣機除渣.
    4.鍋爐房采暖系統
    系統型式為單管水平串連系統,散熱器采用翅片管散熱器.
    每組散熱器裝手動跑風門一個,系統采暖熱負荷20.7KW.電控室管道連接均為焊接.
    5.管材及附件
    鍋爐房內熱力管道采用無縫鋼管,焊接連接.上水管道采用熱浸鍍鋅鋼管,絲接;
    下水管道采用薄壁排水鑄鐵管,承插連接.其它管道采用焊接
    鋼管,DN小于等于32絲接,DN大于32焊接.排氣閥均為E121自動排氣閥.
    6.防腐保溫
    熱力管道刷一道樟丹防銹漆后用5CM巖棉套管保溫,外纏兩道玻璃絲布,再刷瀝清漆兩道;上水管道明裝部分刷一道樟丹防銹漆兩道銀粉,埋地部分刷兩道樟丹防銹漆;其它焊接鋼管明裝刷兩道樟丹防銹漆兩道銀粉,埋地部分刷兩道樟丹防銹漆兩道瀝青漆. ...
