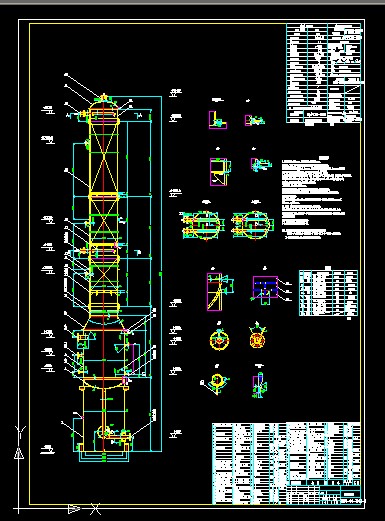

精餾塔裝配cad圖紙 3006-04-T103-1
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.塔體直線度允許≤20mm，塔體安裝垂直度允許≤20mm。
2.件20、28、29（塔節）在同一斷面上的最大直徑與最小直徑之差≤5mm。
3.設備上液位計兩接管距離允差為±1.5mm，通過兩接管中心垂線的間距允差不大于1.5mm；通過兩接管法蘭中的中心間距允差不大于1.5mm；法蘭面的垂直公差不大于0.5/100.
4.設備法蘭與圓筒的對接焊縫須進行100%RT或UT，按JB/T4730檢測，RT 為Ⅱ級合格，UT為Ⅰ級合格。
5.件20、28、29（塔節）內表面焊縫修平；焊疤、焊渣應清除干凈，a2、a3、a4接管不得伸入塔壁內。
6.進料管、回流管安裝時標高允差±3mm，噴淋孔朝下。
7.柵板應整平，安裝后的平面允差2mm。
8.塔節兩端法蘭與塔體焊后一起加工，其法蘭密封面與筒體軸線應垂直，其允差為1mm。
9.波紋填料裝入塔節內時應保證上表面與塔軸線垂直，每兩盤填料上下表面之間應盡量貼緊，相鄰兩盤填料的波紋方向成90°且安裝平整。
10.在填料裝入塔體前，a2、a3、a4口所對應位置的填料盤應先開一矩形缺口，長為550mm，寬40mm，深40mm。
11.件47（弧形板）及支撐板待與相關件預裝配定位后，再與塔壁焊接。
12.設備制造完畢后，制造廠須對設備碳鋼外表面（除法蘭密封面外）進行處理（拋丸或噴砂達Sa2級，或手工和動力工具除銹達St2級），然后涂GT-1有機硅鋅粉耐高溫底漆兩道，每層干膜厚度20~25μm；具體施工見該油漆的使用說明書。
13.本設備安全裝置由工藝在系統中統一就近設置。
14.本設備避雷及防靜電措施由電氣專業統一設置。 ...
