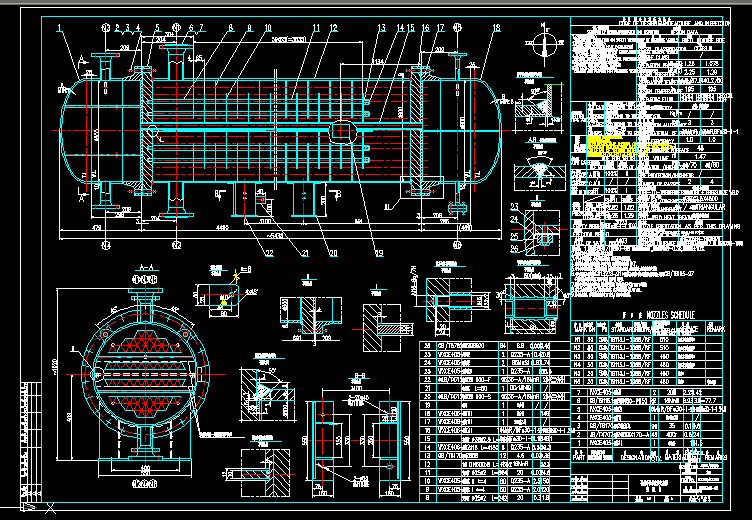

再循環塔塔底熱交換器cad圖紙 1.47m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.換熱管標準為GB/T8890-98"熱交換器用銅合金管",換熱管外徑偏差為-0.30,壁厚偏差為±10%.
2.換熱管材料采用真空法冶煉,退火狀態供貨.
3.管子與管板脹接后，應先進行壓力試驗，合格后再進行密封焊。
4.密封焊采用惰性氣體保護焊,分兩次焊接,兩次焊接起點相隔180°.
5.管子與管板密封焊后,進行滲透檢驗,合格后再進行壓力試驗,水壓試驗后,把殘余的水吹干凈.
6.有色金屬復合板應符合GB13238-91《銅鋼復合板材》標準對材料性能的要求,并參照GB/T8165-97《不銹鋼復合鋼板和鋼帶》標準中I級(貼合率)的要求.
7.所有接管和連接處的內邊緣,無論齊平或伸出,均應打磨成至少3mm的圓角.
8.件23殼程隔板與件12筒體組裝好后，在其端部焊接300mm.
9.除非另外說明，所有螺栓孔應跨中工廠南北/東西中心線布置。 ...
