MG250591-WD型采煤機右搖臂殼體的加工工藝規程及數控編程

文件大小： 971.45 KB
下載次數：
文件評級：
更新時間：2016-02-10
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

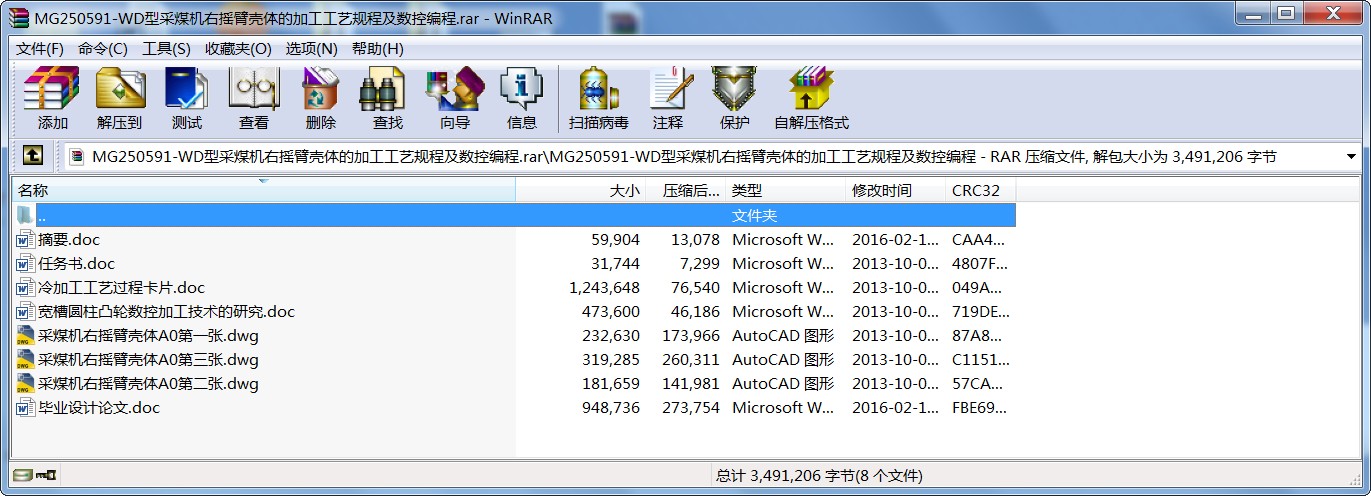

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

采煤機直接用于煤炭的地下開采，是煤炭生產中最主要的機械設備之一。改革開放以來，我國的采煤機研發有了長足的發展，但在性能和可靠性上與世界先進國家的采煤機相比，還存在一定的差距。為此，開發高產高效礦井綜合配套技術是我國煤炭科技發展的主攻方向。為提升產品設計質量，完善快速設計和個性設計手段，采煤機的創新設計尚需要加大研究力度。
MG250/591-WD型電牽引采煤機是在雞西煤機有限公司多年研制電牽引采煤機成功技術的基礎上開發制造成功的。我這次設計的主要任務是對MG250/591-WD型采煤機右截割部搖臂殼體進行加工工藝規程設計。創新之處在于在設計過程中根據具體情況應用了數控編程。

關鍵字：采煤機加工工藝規程數控編程
目錄
摘要 ……………………………………………………………………Ⅰ
Abstract ………………………………………………………………Ⅱ
第 1 章緒論 ………………………………………………………… 1
第 2 章MG250/591-WD型采煤機概述……………………………… 4
2.1 MG250/591-WD型采煤機簡介………………………………… 4
2.2 工作原理……………………………………………………… 4
2.3 采煤機結構組成及其各部分的功用………………………… 5
2.3.1 截割部………………………………………………… 5
2.3.2 牽引部………………………………………………… 6
2.3.3 行走部………………………………………………… 6
2.3.4 液壓傳動部…………………………………………… 6
2.3.5 冷卻噴霧系統………………………………………… 6
2.3.6 電氣系統……………………………………………… 6
2.4 主要技術特點………………………………………………… 7
2.5 主要技術參數及配套設備…………………………………… 8
2.5.1 主要技術參數………………………………………… 8
2.5.2 主要配套設備………………………………………… 9
第 3 章 MG250/591-WD型采煤機右搖臂殼體工藝規程設計…… 11
3.1 殼體零件的功用和結構特點………………………………… 11
3.1.1 殼體零件的功用……………………………………… 11
3.1.2 殼體零件的結構特點………………………………… 11
3.1.3 礦井用殼體零件的特點……………………………… 11
3.2殼體零件的主要技術要求…………………………………… 12
3.3零件圖樣分析………………………………………………… 13
3.4 工藝分析……………………………………………………… 14
3.5 加工工藝規程………………………………………………… 14
第 4 章右搖臂殼體數控加工工藝………………………………… 15
4.1 數控加工工藝的內容………………………………………… 15
4.2 數控加工工藝的特點………………………………………… 15
4.3 加工中心的選擇……………………………………………… 15
4.4 數控加工工藝分析與設計…………………………………… 19
4.4.1 零件加工的可行性分析……………………………… 19
4.4.2 零件的工藝性分析…………………………………… 19
4.4.3 走刀路線的選擇……………………………………… 20
4.4.4 對刀點與換刀點的確定……………………………… 20
4.4.5 加工余量的確定……………………………………… 21
4.4.6 切削用量的選擇……………………………………… 21
4.5 加工中心的工藝及工藝裝備………………………………… 22
4.5.1 工藝性分析…………………………………………… 22
4.5.2 工藝過程設計………………………………………… 22
4.5.3 零件的裝夾…………………………………………… 23
4.6 加工中心編程的特點………………………………………… 24
4.7 零件主要工序數控程序編制………………………………… 24
第 5 章工藝過程的技術經濟分析………………………………… 28
第 6 章綠色制造…………………………………………………… 30
第 7 章專題論文…………………………………………………… 32
結論……………………………………………………………………… 38
致謝……………………………………………………………………… 39
參考文獻………………………………………………………………… 40
附錄1外文翻譯及原文………………………………………………… 42
附錄2數控加工程序…………………………………………………… 56
附錄3工藝規程………………………………………………………… 77
...
