“汽車主動傘齒輪”的工藝工裝設計

文件大小： 1.4 MB
下載次數：
文件評級：
更新時間：2014-05-24
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

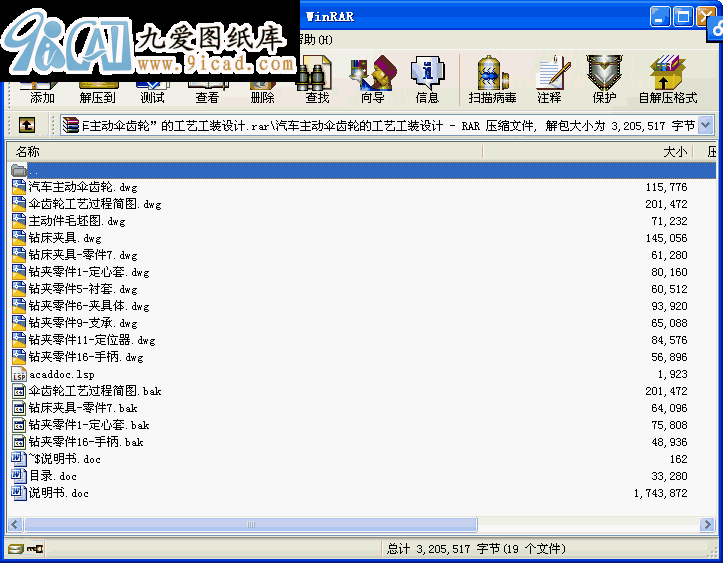

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

此畢業設計的課題是“汽車主動傘齒輪”的工藝工裝設計。其中介紹了主動傘齒輪從毛坯變成成品的一個完整的機械加工過程，此書包含了機械加工工藝規程的制定，專用夾具設計，專用刀具設計，專用量具設計四章主要內容。
第一章介紹了此零件的工藝分析，加工類型，選定毛坯并且制定了加工工藝。
第二章為此設計書的重點章節，本書以兩套專用夾具為例，詳細的闡述了典型工序中的專用夾具的設計過程。其中包括了夾具功能簡圖和工作原理，夾具的定位方案設計（定位方式、元件等），夾具的定位誤差分析，切削力及夾緊力的計算，夾具的夾緊裝置或機構設計，夾具動力裝置設計。通過對此章的閱讀，可以詳細了解夾具的設計方法和過程，并且可以當作典型例子去應用到其他零件的機械加工工藝中的夾具設計。
第三章為專用道具設計，第四章為專用量具設計，其中有詳細步驟及公式，多可以借鑒此章進行設計。
通過對此書的閱讀，可以獨立完成汽車傘齒輪的工藝工裝設計，可以說此書是汽車主動傘齒輪工藝工裝設計的專用機械加工手冊

關鍵詞：汽車；傘齒輪；夾具；刀具；量具

目錄

摘要…………………………………………………………………………………………………….………..Ⅰ
Abstract………………………………………………………………………………………………….…….Ⅱ
目錄……………………………………………………………………………………………………….………Ⅲ
緒論………………………………………………………………………………………………………………..1
1.工藝規程設計………………………………………………………………………………………………1
1.1零件分析…………………………………………………………………………………………..…..1
1.1.1零件的作用………………………………………………………………………….….……1
1.1.2零件工藝分析………………………………………………………………………..……..1
1.2確定毛坯、畫毛坯圖………………………………………………………………….….……..1
1.3工藝規程設計……………………………………………………………………………….….……4
1.3.1定位基準的選擇………………………………………………………………….…….….4
1.3.2制定工藝路線…………………………………………………………………………….…5
1.3.3選擇加工設備及刀具、夾具、量具………………………………………….…7
1.3.4確定主要表面的加工余量和工序尺………………………………………….…8
1.3.5加工工序設計………………………………………………………………………………..8
2.工藝裝備設計………………………………………………………………………………………………18
2.1夾具設計………………………………………………………………………………………………..18
2.1.1鉆2 -5孔夾具設計……………………………………………………………………..18
2.1.2車面錐夾具設計…………………………………………………………………………….23
2.2專用刀具設計…………………………………………………………………………………………26
2.3專用量具設計…………………………………………………………………………………………29
2.3.1量規的結構形式…………………………………………………29
2.3.2卡規的工作面尺寸及公差的確定………………………………31
2.3.3卡規其它技術要求的確定………………………………………32
結論………………………………………………………………………………………………………………….33
致謝…………………………………………………………………………………………………………………34
參考文獻………………………………………………………………………………………………………….35
附錄A.1…………………………………………………………………………………………………………..36
附錄A.2………………………………………………………………………………………………….…..…..45
...
