臥式車床主軸變速箱設計

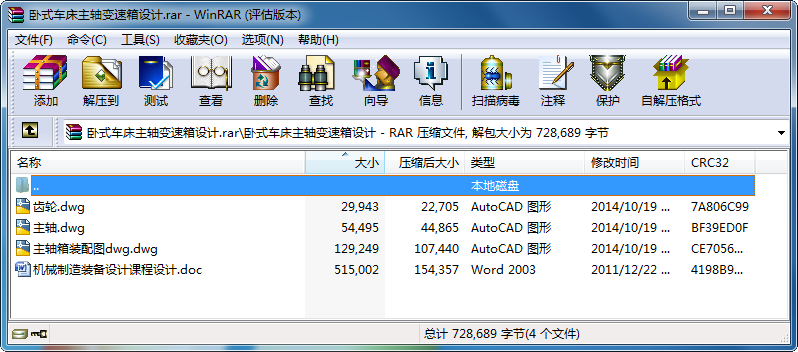

- 文件介紹:
- 該文件為 rar 格式(源文件可編輯),下載需要
20 積分
-
- 一.主傳動系統擬定
1.傳動分析
(1)電動機選擇
根據所給電動機功率和轉速,查《機械工程及自動化簡明設計手冊》 表,可選
Y132M-4型電動機,其額定轉矩為2.2
(2)傳動布局的選擇
把主軸組件和組主傳動的全部變速機構集中于同一箱體內,采用集中傳動布局。
(3)變速方式選擇
采用滑移齒輪變速機構。
(4)開停方式選擇
采用機械開停方式,利用錐試和片式摩擦離合器。
(5)制動方式的選擇
考慮使用壽命及加工精度要求,選擇片式摩擦制動器。
2.擬訂傳動方案
(1)確定傳動順序方案:
由于主軸有12級轉速,不同的傳動順序方案有:
因?yàn)闄C(jī)床無特殊要求,根據傳動副前多后少的原則,優先選用 和 兩個方案。
(2)確定擴大順序方案
因?yàn)闄C(jī)床無特殊要求,根據傳動線前緊后松的原則,選用 。
(3)檢驗最后擴大組的便訴范圍
機構式 最后擴大組的變速范圍為
,
機構式 最后擴大組的變速范圍為
,
機構方案確定為
...
臥式車床主軸變速箱設計_下載(rar格式) 成套圖紙
