多工位小型組合機床總體設計

文件大小： 1.39 MB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

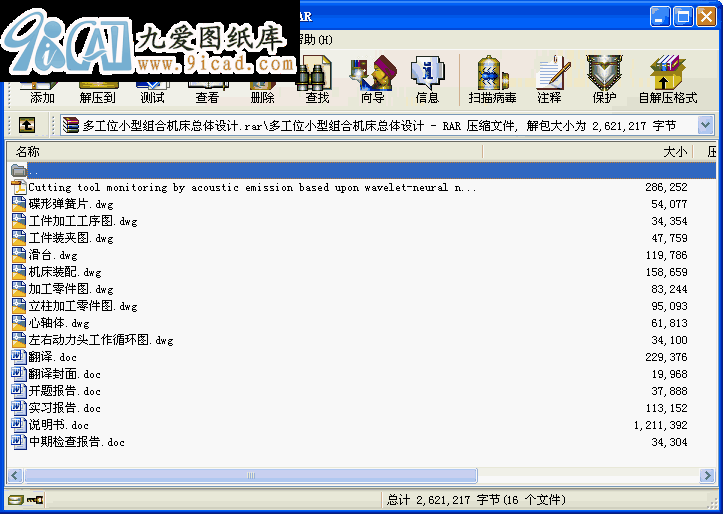

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
當今世界是一個充滿競爭的世界，要想處于領先的國際地位，就要提高核心競爭能力，就要發展國民經濟基礎的制造業，制造業是一個國家的經濟發展的重要支柱，其發展水平標志著該國的經濟實力、科技水平、生活水平和國防實力。我國的機床制造模式基本上還屬于國外50年“傳統產業”的范疇。發達國家早在50-60年代用高新技術對傳統產業進行了改造，改造后的機械制造業普遍具有“柔性化”、“自動化”和“精密化”的特點，具有更強的競爭力。在這樣的情況下必須提升我國制造業的整體競爭能力。組合機床的設計、制造和應用水平是一個國家科學技術水平的重大體現。近年來組合機床的設計和制造水平在我國得到了飛速的發展，組合機床的應用也在我國得到了廣泛的推廣。
我的畢業設計論文主要說明加工多工位孔小型組合機床的設計方法。組合機床是龐大機床家族中的一種特殊形式。畢業設計是對大學四年來我們所學理論知識的應用和深化，也是對我們所學知識的檢驗。這次的畢業設計可以為我們即將畢業參加工作提供豐富的實踐操作經驗。
我們的設計題目是：設計加工多工位孔小型組合機床。我們知道，組合機床是用按系列化標準化設計的通用部件和按被加工零件的形狀及加工工藝要求設計的專用部件組成的專用機床。它專門用于加工一種工件或一種工件的一定工序，機床的輔助部件部分地實現了自動化，大大的提高了生產率。
在本次畢業設計中，我們組有三個成員。我主要負責機床整體部分的設計，此外還有立柱的設計、滑臺的設計、滑鞍的設計、冷卻系統和潤滑系統的設計。論文中，首先，介紹了設計機床的目的——機床加工工件的加工工藝和技術要求。其次，說明了機床所需注意的技術要求機床的聯系尺寸和整體樣式。隨后又詳細地說明了機床立柱、滑臺和滑鞍設計的具體過程。最后，闡述機床冷卻系統和潤滑系統。
目錄
摘要 i
Abstract ii
前言 1
畢業設計的基本要求 2
1 機床總體方案設計 3
1.1 概述： 3
1.2 工件 4
1.2.1 使用要求 5
1.2.2 制造條件 5
1.3 本次畢業設計任務 5
2 工件的加工工藝分析 7
2.1 工藝方法對鉆床結構和性能的影響 7
2.2 工件夾具設計 9
2.2.1 鉆床通用夾具 9
2.2.2 該機床所選取得夾具 9
2.3 鉆床的運動 18
2.3.1 按運動的功能分類 18
2.3.2 按組成可分為簡單運動和復合運動 18
2.3.3 本次設計機床上的運動 19
2.4繪制加工示意圖 19
3 機床的總體布局 20
3.1總體布局 20
3.2 運動的分配 21
3.3 提高加工精度 22
3.4 縮小機床占地面積 22
3.5 機床的傳動形式 22
3.6 機床的支承形式 23
3.6.1 支承件的設計分析 24
3.6.2 支承件結構的剛度 26
3.7 立柱的設計 27
3.8 床導軌的設計： 30
3.8.1 導軌的材料 31
3.8.2 導軌的形狀 32
3.8.3 導軌的潤滑與防護 32
3.9 動力部件的驅動部分—動力滑臺 32
3.9.1 液壓滑臺 33
3.9.2 液壓滑臺的典型工作循環與應用 34
3.10 工作臺的設計 36
4 導軌的潤滑 38
4.1 潤滑方式 38
4.2 設計潤滑裝置 38
結束語 39
致謝 40
參考文獻 41 ...
