搖臂鉆床多軸頭架設計（固定式）

文件大小： 1.16 MB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

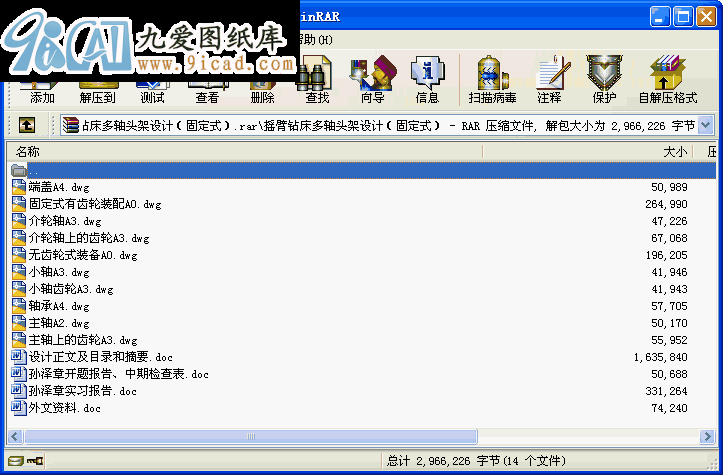

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文是搖臂鉆床用軸均布多軸頭設計。固定式多軸頭是根據一個典型法蘭盤類零件而設計的，用于零件中大批生產要求。
一般，普通單軸搖臂鉆床只在主軸上裝一個鉆頭，進行單孔鉆削。如果大批量生產中也用這種方法加工，不僅生產率低，而且勞動強度大。為提高勞動生產率，在鉆床主軸上裝一個多軸頭架，可以同時加工工件上的幾個孔。
可以看出，改裝后的多軸鉆床，可以同時完成多個孔的鉆、擴、鉸等工序。工藝范圍可以滿足一般加工情況的孔類鉆削要求。多軸頭架可以起到提高生產效率、降低成本、提高孔系加工精度等作用。此外該裝置具有結構簡單、操作方便、應用范圍廣等特點，值得推廣。
這種齒輪式多軸頭架的潤滑性能好，不易生熱，適應于在較高轉速下工作，但是結構復雜一些，尤其鉆孔主軸比較多時，更顯的比較突出
關鍵詞：鉆床，多軸頭，固定
目錄
前言 1
1 緒論 2
1.1問題的提出 2
1.2國內情況 2
1.3設計的意義 2
2 總體布局 3
2.1對加工零件進行分析 3
2.1.1 檢查零件圖紙的正確性 3
2.1.2 零件的結構 3
2.1.3 零件的材料及加工性能 4
2.1.4 零件的生產批量 4
2.2 零件的加工方法 4
2.3 機床改裝的要求 4
2.4 總體規劃 5
3 設計的原理和參數計算 6
3.1齒輪固定式五軸頭架的傳動原理 6
3.2加工方案的設計及參數 7
4 齒輪的設計 12
4.1 齒輪的失效形式 12
4.2 常用齒輪的材料 12
4.3 標準直齒圓柱齒輪的基本參數 15
4.4 齒輪的設計計算 16
5 設計的尺寸和參數最終確定 22
6 軸的設計及其軸上零件的選用 23
6.1 軸的失效形式 23
6.2軸的設計主要內容 23
6.3軸的材料 24
6.4滾動軸承的選擇 24
6.5軸的設計校核 27
7 滾動軸承的校核計算 41
7.1滾動軸承疲勞壽命的校核計算 41
7.2軸承校核 45
7.3 鍵的校核計算 47
8 箱體的設計 48
9 無齒輪式軸的尺寸估算 49
結論 50
參考文獻 51
致謝 52 ...
