用導正銷定距的沖孔落料級進模設計

文件大小： 341.35 KB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

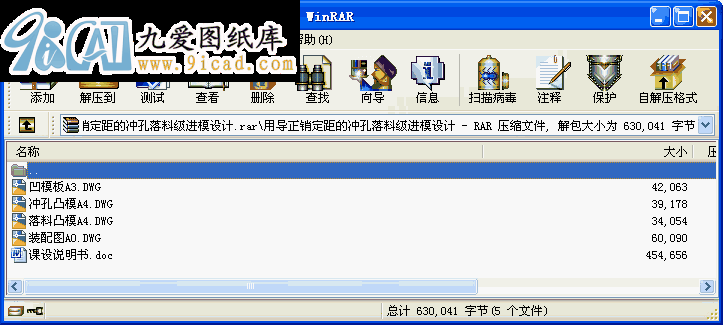

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

模具是制造業的重要工藝基礎，在我國，模具制造屬于專用設備制造業。中國雖然很早就開始制造模具和使用模具，但長期未形成產業。直到20世紀80年代后期，中國模具工業才駛入發展的快車道。近年，不僅國有模具企業有了很大發展，三資企業、鄉鎮模具企業的發展也相當迅速。冷沖壓模具在現代工業中具有很重要的作用，其在機械制造、電子、電器等各行各業中都有廣泛的應用。用冷沖壓加工方法可以得到形狀復雜、用其它加工方法難以加工的工件，如薄殼零件等。冷沖壓的尺寸精度是由模具保證的，因此，尺寸穩定，互換性好。
多工位級進模是在普通級進模的基礎上發展起來的精密、高效、高壽命的先進模具。多工位級進模在不同的工位可以連續完成復雜零件的沖裁、彎曲、拉深、翻孔、翻邊及其它成形等工序。主要用于生產批量大、材料厚度較薄、形狀復雜、精度要求較高的中小型沖壓件的生產。本文結合蓋子零件的結構、工藝性來分析設計蓋子模具結構、工藝性及工作原理，進行必要的計算，確定基本的參數、設計主體結構、排樣圖、工作零件、卸料裝置、導料裝置、安全裝置、畫裝配圖、零件圖、編制模具零件加工工藝規程等。
本設計是蓋子零件沖裁模具的設計，掌握模具工藝設計和模具結構設計的方法和步驟，掌握制造加工工藝的編制技術，進行蓋子的設計，學習應用先進的方法，完成此課題的設計。

關鍵詞：級進模；結構設計；模具制造; 模具；設計
目錄
1 沖壓工藝設計概述 1
1.1沖壓的概念、特點及應用 1
1.2沖壓的基本工序及模具 2
1.3沖壓技術的現狀及發展方向 2
1.3.1沖壓成形理論及沖壓工藝方面 2
1.3.2沖模是實現沖壓生產的基本條件 3
1.3.3沖壓設備和沖壓生產自動化方面 4
1.3.4沖壓標準化及專業化生產方面 5
2 零件的工藝性分析 5
2.1 制件的工藝分析 6
2.1.1沖裁件的形狀 6
2.1.2沖裁件內形及外形的轉角 6
2.1.3沖裁件上凸出的懸臂和凹槽 6
2.1.4沖裁件的最小孔徑 6
2.1.5制孔邊距與孔間距 7
2.1.6提高材料利用率 7
2.2沖壓工藝方案確認 7
3 模具結構的形式選擇 8
4 標準的選用及必要的設計計算 8
4.1排樣計算材料利用率 8
4.2計算壓力中心及沖裁力 9
4.3 計算凸凹模尺寸 10
4.4 確定凹模外形尺寸 11
4.5 沖模閉合高度和壓力機有關參數的校核 16
參考文獻 17 ...
