吸風式清理去石機設計

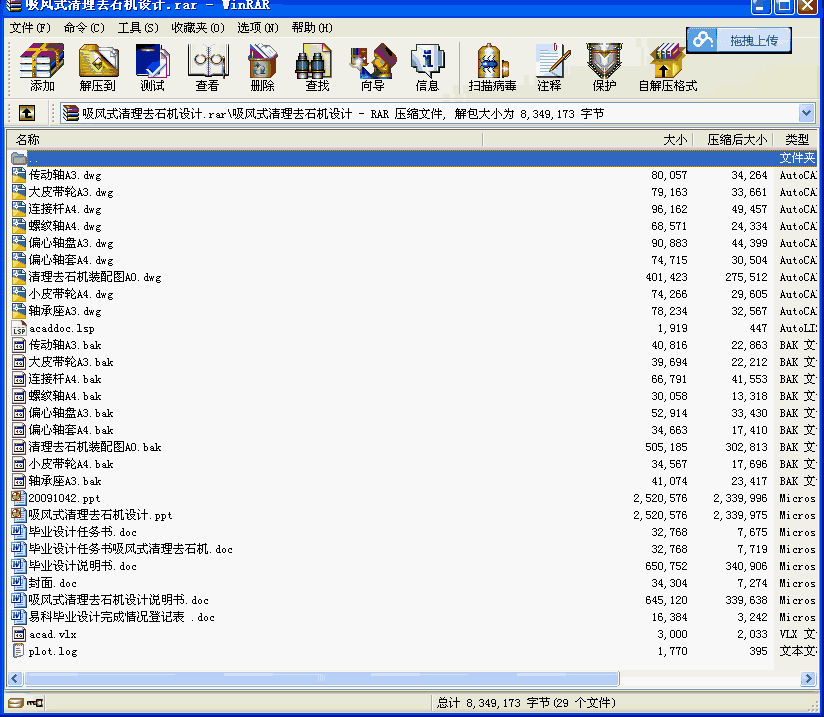

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
50 積分
-
- 摘要
在我國，送往碾米廠加工的稻谷，由于選種、栽培、收割、脫粒、堆曬、干燥、運輸和儲藏等原因，雖經糧食接收和管理部門的初步清理，一般都會留有一定數量的雜質。因而會在稻谷加工過程中容易損壞加工機具，影響設備工藝效果，增加維修費用，甚至造成設備事故和工傷事故。因此，在進行稻谷加工時必須進行清理，除去稻谷中的雜質。去石機是利用谷物與雜質懸浮速度不同進行分選的去石設備。本文所研究的吸風式清理去石機主要將稻谷、麥類等原材料中的大雜、小雜、并肩石和并肩泥進行分離，從而得到含雜率較低的谷物。吸風式清理去石機與傳統去石機相比較，具有去石效率高、石中含糧少、結構簡單、低電耗等優點。本機結構緊湊，操作簡便，安裝簡易，設有吸風除塵裝置，減少了稻谷中的含塵量，性能優越，工作可靠，是廣大農村、集鎮谷物加工的優良機械。本機主要由篩網、去石篩網及吸塵風機三部分組成，主要對其偏心振動機構，皮帶輪,軸進行了設計。
關鍵詞：去石機；谷物；糧油機械；篩網；吸塵風機；
目錄
1 緒論 5
1.1 設計清理去石機的依據和意義 5
1.2 國內去石機的發展史 5
1.3 我國去石機主要存在的問題 6
1.4 去石機產業的任務 7
2 清理去石機的基本原理及機型 7
2.1 清理去石機的基本原理 7
2.2 清理去石機的分類 8
3 設計方案與參數的選擇 10
3.1 機型的選擇與技術指標 10
3.1.1 機型的選擇 10
3.1.2 主要技術指標 11
3.2 石子在去石篩面上的運動學分析 11
3.3 主要技術參數的選擇 13
3.3.1 篩面斜度 13
3.3.2 流量 13
3.3.3 偏心軸與風機的轉速 14
3.3.4 風量 14
3.4 偏心連桿機構功率的計算 14
4 電動機的選擇與傳動零件的設計 15
4.1 電動機的選擇與傳動部分的設計 15
4.2 傳動部分的設計 15
4.3 V帶的設計 16
5 吸風式清理去石機的結構設計 18
5.1 篩網的選擇與設計 18
5.2 去石篩的選擇與設計 19
5.3 偏心連桿機構的設計 20
5.4 吸塵風機的選擇與設計 20
5.5 傳動軸的設計與校核 21
5.5.1 傳動軸的設計 21
5.5.2 傳動軸的校核 22
6 吸風式清理去石機的操作要求與維護 25
6.1 操作要求 25
6.2 吸風式清理去石機的維護 26
7 結論 27
參考文獻 28
致謝 29 ...
