瓶蓋落料拉深復合模設計

文件大小： 1.23 MB
下載次數：
文件評級：
更新時間：2013-12-21
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

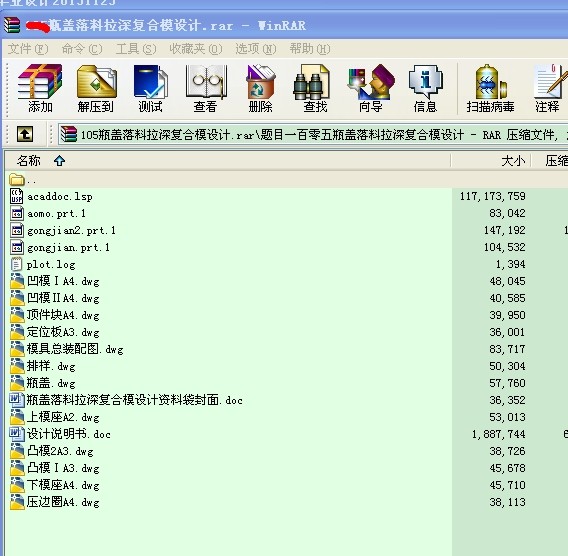

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文是兩次正拉深模模具的設計，通過對零件圖形的結構和生產工藝性的分析，決定采取一次行程完成兩次正拉深的拉深模。
此拉深模具的設計，包含1.首先對零件的工藝性進行分析，然后選擇了幾個可行的方案，接著對工藝方案進行演算和比較，最終確定采用正拉深模，2.制訂工藝流程，選擇排樣圖，對材料的利用率進行計算，3.初步確定沖模結構，包括（1）模具的具體形式（2）定位裝置（3）卸料方式（4）導向零件（5）模架等， 4.沖裁力的計算 5.模具刃口尺寸的計算 6.沖裁模具主要零件的設計及計算包括（1）拉深凹模（2）拉深凸模（3）壓邊圈 7.標準零件的設計計算包括（1）模架（2）壓力機 （3）上、下模座（4）卸料螺釘 8.其它支承零件包括（1）模柄（2）定位板 9.緊固件的選擇。
關鍵詞：圓筒正拉深正裝式拉深模

1.1 引言
沖壓的概念、特點及應用
沖壓是利用安裝在沖壓設備（主要是壓力機）上的模具對材料施加壓力，使其產生分離或塑性變形，從而獲得所需零件（俗稱沖壓或沖壓件）的一種壓力加工方法。沖壓通常是在常溫下對材料進行冷變形加工，且主要采用板料來加工成所需零件，所以也叫冷沖壓或板料沖壓。沖壓是材料壓力加工或塑性加工的主要方法之一，隸屬于材料成型工程術。
沖壓所使用的模具稱為沖壓模具，簡稱沖模。沖模是將材料（金屬或非金屬）批量加工成所需沖件的專用工具。沖模在沖壓中至關重要，沒有符合要求的沖模，批量沖壓生產就難以進行；沒有先進的沖模，先進的沖壓工藝就無法實現。沖壓工藝與模具、沖壓設備和沖壓材料構成沖壓加工的三要素，只有它們相互結合才能得出沖壓件。
與機械加工及塑性加工的其它方法相比，沖壓加工無論在技術方面還是經濟方面都具有許多獨特的優點。主要表現如下。
(1) 沖壓加工的生產效率高，且操作方便，易于實現機械化與自動化。這是因?yàn)闆_壓是依靠沖模和沖壓設備來完成加工，普通壓力機的行程次數為每分鐘可達幾十次，高速壓力要每分鐘可達數百次甚至千次以上，而且每次沖壓行程就可能得到一個沖件。
（2）沖壓時由于模具保證了沖壓件的尺寸與形狀精度，且一般不破壞沖壓件的表面質量,而模具的壽命一般較長,所以沖壓的質量穩定,互換性好,具有“一模一樣”的特征。
（3）沖壓可加工出尺寸范圍較大、形狀較復雜的零件，如小到鐘表的秒表，大到汽車縱梁、覆蓋件等，加上沖壓時材料的冷變形硬化效應，沖壓的強度和剛度均較高。
（4）沖壓一般沒有切屑碎料生成，材料的消耗較少，且不需其它加熱設備，因而是一種省料，節能的加工方法，沖壓件的成本較低。
但是，沖壓加工所使用的模具一般具有專用性，有時一個復雜零件需要數套模具才能加工成形，且模具制造的精度高，技術要求高，是技術密集形產品。所以，只有在沖壓件生產批量較大的情況下，沖壓加工的優點才能充分體現，從而獲得較好的經濟效益。
沖壓在現代工業生產中，尤其是大批量生產中應用十分廣泛。相當多的工業部門越來越多地采用沖壓法加工產品零部件，如汽車、農機、儀器、儀表、電子、航空、航天、家電及輕工等行業。在這些工業部門中，沖壓件所占的比重都相當?shù)拇�，少則60%以上，多則90%以上。不少過去用鍛造=鑄造和切削加工方法制造的零件，現在大多數也被質量輕、剛度好的沖壓件所代替。因此可以說，如果生產中不諒采用沖壓工藝，許多工業部門要提高生產效率和產品質量、降低生產成本、快速進行產品更新?lián)Q代等都是難以實現 的。 ...
