帶式運輸機兩級展開式圓柱斜齒輪減速器的課程設計

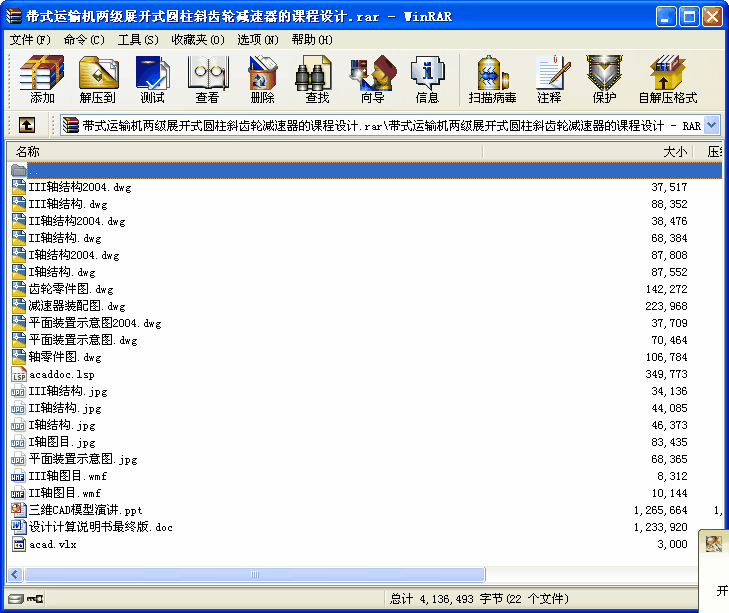

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 已知條件：
（1） 運輸帶每日兩班制工作，工作期限7年。
（2） 運輸帶主動鼓輪輸入端轉矩 。
（3） 主動鼓輪直徑 。
（4） 運輸帶速度 。
（5） 采用帶傳動、展開式二級齒輪減速器、鏈傳動的組合來設計減速傳動裝置。
（6） 檢修間隔期：四年一次大修，二年一次中修，半年一次小修。
（7） 工作環境為室內常溫，灰塵較大，砂型進入運輸帶時對運輸帶主動鼓輪有一定沖擊，減速傳動裝置整體工作平穩、可靠。
二、 確定傳動方案
1、 初步選擇電動機
考慮到本減速傳動裝置的工況，初步選擇工業上廣泛使用的Y系列三相異步電動機，同步轉速初選1500 r/min。
2、 估計總傳動比
主動鼓輪直徑
運輸帶速度
主動鼓輪轉速
總傳動比
Contents
設計任務概述 …………………………………………… 2
確定傳動方案 …………………………………………… 3
選擇電動機 ……………………………………………… 3
傳動比計算及分配 ……………………………………… 4
運動及動力學參數計算 ………………………………… 4
帶傳動設計 ……………………………………………… 6
高速級齒輪傳動設計校核 ……………………………… 8
低速級齒輪傳動設計校核 ……………………………… 12
高速軸設計校核 ………………………………………… 17
高速軸軸承設計校核 …………………………………… 19
中間軸設計校核 ………………………………………… 20
中間軸軸承設計校核 …………………………………… 22
低速軸設計校核 ………………………………………… 23
低速軸軸承設計校核 …………………………………… 25
鍵聯接設計校核 ………………………………………… 26
聯軸器設計校核 ………………………………………… 27
潤滑及密封 ……………………………………………… 28
參考資料 ………………………………………………… 28
設計小結 ………………………………………………… 28 ...
