多功能蔬菜切片機設計

文件大小： 2.03 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

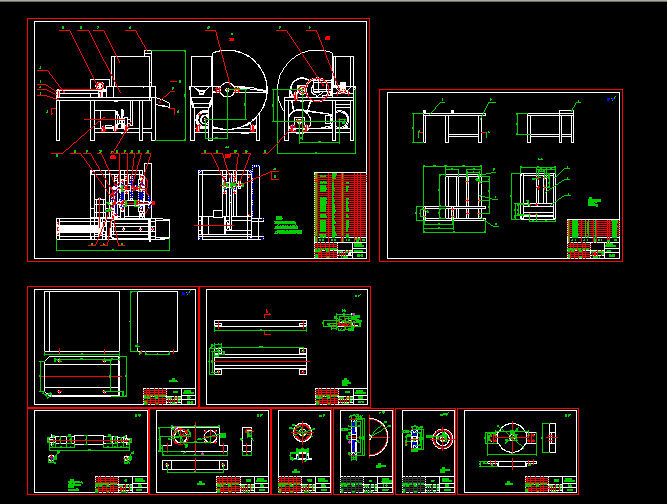

摘要：多功能蔬菜切片機是主要是通過驅動裝置，傳動裝置來實現進料以及對瓜果蔬菜進行進行切片，實現了能夠進料和出料，厚度可調的功能的裝置。多功能蔬菜切片機的創新設計的目的是按照設計題目的要求，設計可完成一定動作的切片機，完成理論方案的設計。然后對手動瓜果蔬菜切片機的基本結構進行分析，清楚設計多功能蔬菜切片機主要技術關鍵，主要是步進送料裝置和傳動裝置的機構設計，明確切片的原理，并對切片的厚度進行可控制性的調整設計。最后使用UG軟件對手動瓜果蔬菜切片機進行三維造型，模擬運動仿真，進行動畫演示過程,并生成總裝圖和部裝及部分重要零件圖。
本文主要對多功能蔬菜切片機的設計進行說明。
關鍵詞：切片機；凸輪；齒輪傳動；步進送料；驅動裝置；傳動裝置；厚度調整。
目錄

第一章概述 2
1.1食品機械與設備主要包括的內容.................................. 2
1.2市場上已出現的切片機 2
1.2.1、制漿造紙行業 2
1.2.2、制作細胞或組織切片行業： 3
1.2.3、肉片加工行業 3
1.2.4、蔬果加工行業 3
1.3切片機使用要求 3
1.3.1、肉片、蔬果加工行業 3
1.4本設計研究內容 4
1.4.1、目標 4
1.4.2、多功能蔬菜切片機的設計要求 4
1.4.3、多功能蔬菜切片機應滿足的基本要求 4
第二章切片機原理方案構思與擬定.................................6
2.1 方案的構思 6
2.2 方案的設計 7
2.2.1進料裝置 7
2.2.2傳動裝置 8
2.2.3電機的選型 10
2.2.4帯傳動的設計 10
2.2.5齒輪傳動設計 11
2.2.6 機架的設計..............................................11
第三章動力傳動部件的校核 13
3．1 齒輪的計算和校核 13
3.1.1 齒輪材料處理工藝及制造工藝的選定 13
3.1.2 確定各主要參數 13
3.1.3 傳動比 13
3.1.4 齒輪模數m 13
3.1.5 齒輪接觸疲勞強度計算 14
3.1.6 齒輪強度校核 15
3．2 軸的計算與校核 19
3.2.1 軸的預選計算 19
3.2.2 軸的校核計算 19
3．3 普通平鍵的計算與校核 20
3.3.1 鍵的選取 20
3.3.2 鍵聯接的強度校核 20
3．4 軸承的計算與校核 21
3.4.1 圓錐滾子軸承壽命校核 21
3.4.2 轉盤處單向推力球軸承的壽命的校核 22
第4章基于UG的實體設計概述....................................23
4.1 UG實體設計概述 23
參考文獻 24
致謝...............................................................25
附錄一.............................................................26
附錄二.............................................................30 ...
