講義發放機設計

文件大小： 3.26 MB
下載次數：
文件評級：
更新時間：2014-07-02
發 布人： 649829230

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

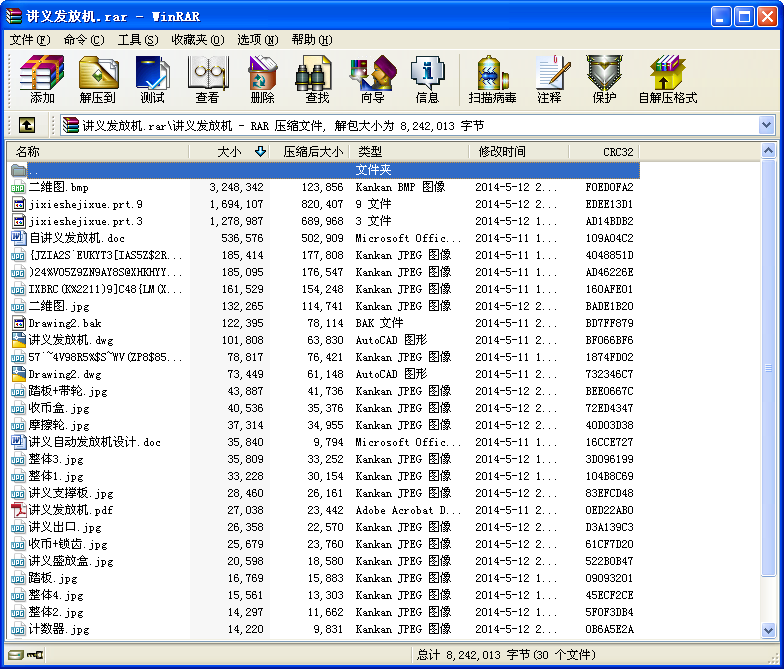

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

講義發放機
摘要:本文介紹新開發的一種通用的、可補給的講義自動發放機，投入一定量的硬幣后給出一份講義。
關鍵詞:講義；自動發放
前言
隨著社會科技的發展進步，人們對于電器及各種機械裝置的自動化要求也越來越高，就目前發展看,自動化技術是綜合利用了計算機技術、制造技術、控制技術、電子技術、通訊技術和管理科學等學科知識,采用設備集成和信息集成,實現了從規劃設計、生產制造、管理銷售等功能的自動化控制。所涵蓋內容從最底層的感應元件、傳感器到執行機構、自動化監測系統等非常廣泛,是現代化工業建立與發展的一個重要支柱技術,是關系到國民經濟發展和人們生活改善的關鍵技術之一,也是本世紀工業發展的一項至關重要的關鍵技術,其地位的重要不言而喻。
1自動化技術概述
自動化技術是現代工業發展的支柱,地位重要，自動化技術是二次工業革命以后發展并成熟起來的一門控制技術,它內涵豐富、外延廣闊,所涉及的領域或技術層面就目前情況而言可包括: (1) 電能和電力輸配; (2) 功率器件和電力電子技術; (3) 電機與電力拖動; (4) 電氣測量與檢測技術; (5) 電器元件及電器控制、PLC 控制技術; (6) 新型電源與電力電子裝置; (7) 節能技術和諧波抑制; (8) 家用電器與辦公設備等。
2設計要求
為使學生隨時可得到講義，需要開發一種通用的、可補給的講義自動發放機，它應該在投入一定量的硬幣后給出一份講義。這個發放機是固定安裝的。其設計要求：
（1）自動發放機的低級面積為600mm*600mm,高度不超過1m,。
（2）用不超過100N的腳蹬力和不超過150mm的腳蹬行程操作。
（3）不需外部能源。
（4）講義存放庫中可以放入一個機械儲能裝置。
（5）自動發放機可以存取A4（297mm*210mm）厚5~25mm的講義。
（6）講義從上面取出。
（7）自動發放機內的講義存取量可以從外面看出。
（8）需要利用硬幣下落的能量。
（9）整個裝置的成本按照校辦廠單件加工計算不超過500元。
設計要求見圖1

圖1設計要求

3設計數據及原理
1. 基本參數設定：一份講義厚約為10mm，投入n個硬幣(通過預設的總數來計量)可以取出一份講義，一份講義重量為300g，最大裝入20份。
2 . 原理：設計原理采用半自動控制，學生可以投入n個硬幣，利用硬幣下落的能量打開自鎖機構，再由學生自己用腳踩下踏板，踏板帶動滑塊，滑塊帶動連桿，連桿帶動曲軸,曲軸帶動橡膠凸輪, 橡膠凸輪利用摩擦力將一份講義磨入擋板，講義上升至取出口，學生伸手就可方便的取出講義；管理的老師可以方便的隨時補給講義，只需用鑰匙打開側面的發放機蓋，還可以從側面的玻璃窗方便的觀察內部的講義數量，整體結構如下圖2，設計手稿見附錄1
...
