圓柱螺旋彈簧測力分選機結構設計畢業設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
30 積分
-

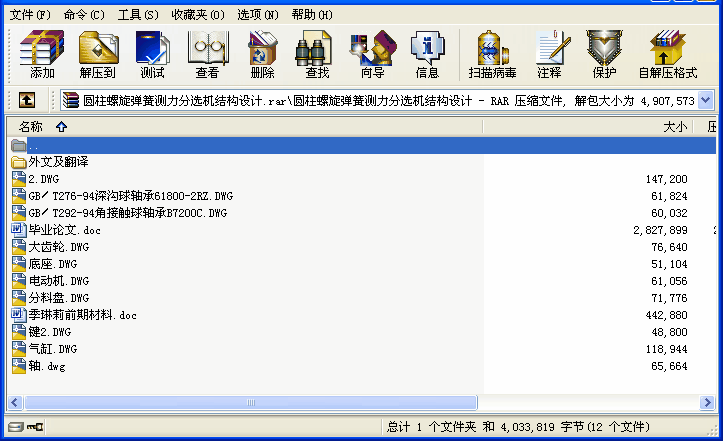

- 圓柱螺旋彈簧測力分選機結構設計畢業設計.rar摘 要
彈簧的應用十分廣泛可以說是各種機械、電器 、化工等產品的關鍵零件。凡是承受變載荷的彈簧，在企業內部質量控制、用戶交驗、新產品定型鑒定、認證，行業抽檢和工藝調整環節中，必須進行性能檢測。所以彈簧檢測是其生產過程必不可少的工序，測力是檢測的主要內容之一。彈簧測力分選機是在基于工業進程高速發展的今天，結合圓柱螺旋彈簧的需求量和生產企業需求的前提下所應運而生的。本論文主要是對分選機的機械結構進行研究,設計，實驗與制造。
此彈簧分選機是針對大批量生產的彈簧依據其彈性系數不同，按照預先規定的指標進行測試自動篩選出合格與不合格產品，并在不合格產品范圍內依據是否可以修復將彈簧進一步細分，自動流入不同料箱，以此應用與不同場合。這種彈簧分選機是安裝在彈簧加工過程中的檢測工藝工段線上，針對汽車、摩托車離合器彈簧生產制造工藝設計的，適用于各種類型的圓柱螺旋彈簧的分選。
本論文首先論述螺旋彈簧分選機的分選方式以及國內外分選機的研究現狀和設備的性能優缺點，結合課題背景，提出本論文的主要研究內容。在對彈簧特點與控制需求進行分析的基礎上，提出了分選機機械結構的方案設計。
在論文中所研究和設計的圓柱螺旋彈簧分選機，滿足功能要求，解決了彈簧生產過程中的實際問題，提高了生產與檢測效率，為以后此類設備的設計提供了借鑒作用。
關鍵詞：圓柱螺旋彈簧; 分選機; 彈性系數
目錄
摘要.........................................................I
Abstract....................................................II
第1章 緒論.................................................4
1.1 課題研究目的及意義....................................4
1.2分選機分選方式研究....................................6
1.3課題國內外現狀.........................................6
1.3.1國外分選機研究現狀..................................6
1.3.2國內分選機研究現狀.................................. 7
1.4存在問題...............................................7
第2章 方案的選擇與設計..................................9
2.1本課題的設計任務.......................................9
2.2圓柱螺旋彈簧分選機的設計思路..........................9
2.3送料機構..............................................10
2.4加力與檢測機構........................................11
2.5落料分選機構..........................................12
第3章 總體的機構設計...................................14
第4章 彈簧分選機零件結構設計.........................16
4.1齒輪的選擇設計........................................16
4.2夾持軸承與軸的連接的夾具的選擇.......................17
4.2.1上夾具的設計.......................................17
4.2.2下夾具的設計.......................................19
4.3氣缸的設計選擇........................................20
4.4傳動軸的選擇設計......................................22
4.5軸承的選擇設計........................................24
4.5.1原動部分裝配所選用的軸承...........................24
4.5.2 執行部分裝配所選用的軸承..........................26
4.6其他主要零部件的設計.................................28
4.6.1鍵的選擇設計.......................................28
4.6.2軸套的選擇設計......................................28
4.6.3電動機的選擇設計...................................29
4.6.4分料盤的設計.......................................31
4.6.5底座的設計................................ 32
第5章 校核計算..................................34
5.1底座上板的受力分析與彎曲應力計算...................34
5.2 軸受力分析與應力計算.............................. 36
總結............................................39
致謝............................................41
參考文獻........................................42
附錄............................................43 ...
