機械工藝課程設計——撥叉設計

文件大小： 687 KB
下載次數：
文件評級：
更新時間：2014-07-12
發 布人： 2220692563

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

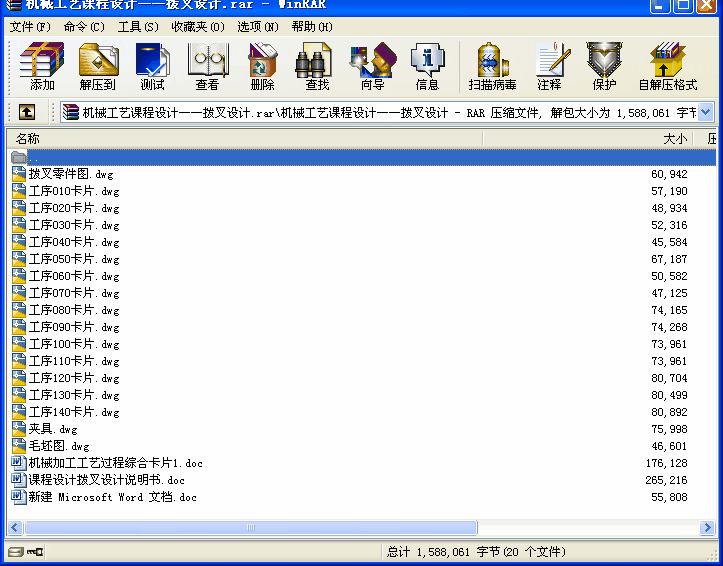

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、零件的分析
（一）零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ22孔與操縱機構相連，二下方的φ55半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
（二）零件的工藝分析
零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
1. 小頭孔以及與此孔相通的的錐孔、螺紋孔
2. 大頭半圓孔
3. 撥叉底面、小頭孔端面、大頭半圓孔端面，大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.07mm，小頭孔上端面與其中心線的垂直度誤差為0.05mm。
由上面分析可知，可以粗加工撥叉底面，然后以此作為粗基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證。
...
