空調用渦旋式壓縮機結構設計
  • 該文件為rar格式
  • 文件大小: 10.25 MB
  • 下載次數
  • 文件評級
  • 更新時間:2014-07-24
  • 發 布 人: 2907301063
  • 文件下載:
  • 立即下載

  • 文件介紹:

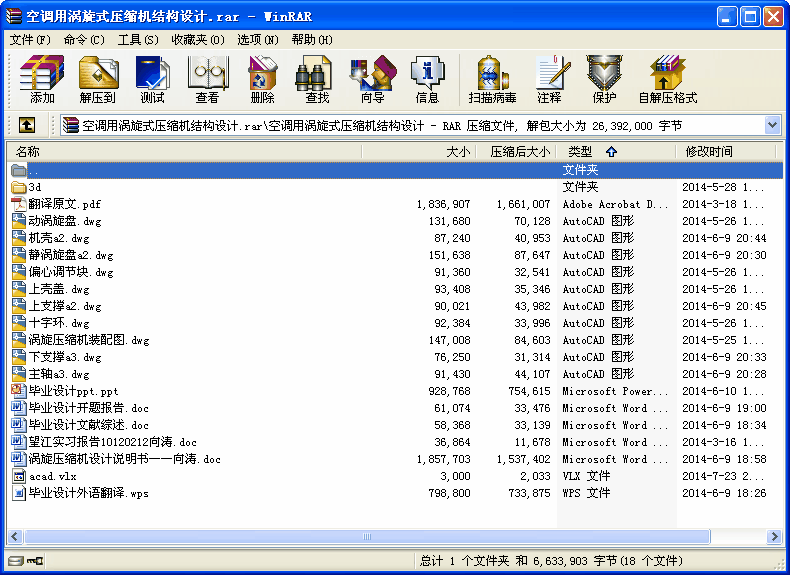

  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 空調用渦旋式壓縮機結構設計
  • 摘 要
    本設計為空調用渦旋式壓縮機結構設計,主要零部件包括動渦盤、靜渦盤、支架體、偏心軸、防自傳機構及平衡機構,動靜渦旋盤應用圓的漸開線及其修正曲線的線型。
    首先,確定了渦旋壓縮機的重要結構參數,其次確定了渦旋壓縮機的各個重要零件的結構尺寸,然后確定了渦旋線圓的漸開線線型并且對渦旋線進行修正,而后選擇渦旋壓縮機的各種附件,最后利用UG8.0對渦旋壓縮機的主軸進行有限元分析,最終說明了渦旋壓縮機結構設計中的有關問題。在渦旋齒線型的設計中,不僅說明了漸開線的特征和渦旋線的成形過程,而且還對渦旋線線型進行了修正。
    通過以上設計的設計過程,最終得到了渦旋壓縮機。

    關鍵詞:渦旋壓縮機,動渦盤,靜渦盤,偏心軸
    目 錄
    摘 要 1
    目 錄 1
    前 言 2
    第一章 空調用渦旋式壓縮機及裝置系統總體方案設計 3
    1.1 渦旋壓縮機動靜渦盤及其工作原理 3
    1.2渦旋壓縮機的防自轉機構 4
    1.3渦旋壓縮機的軸向徑向柔性機構 4
    1.4渦旋壓縮機的結構特點 5
    1.5渦旋壓縮機的研發方向 5
    第二章 主要部件設計 7
    2.1渦旋壓縮機的整體結構的選擇 7
    2.2設計的已知條件 8
    2.3性能及結構參數確定 8
    2.4確定渦旋壓縮機各重要零件的結構尺寸 9
    第三章 渦旋齒線型的選擇與繪制原理 13
    3.1渦旋型線構成原則 13
    3.2圓的漸開線的形成 13
    3.3漸開線的特征 13
    3.4渦旋線的成形 14
    3.5渦旋線型的修正 15
    第四章 壓縮機附件及密封細節 17
    4.1防自轉機構 17
    4.2軸承及支承 19
    4.3壓縮機的性能 19
    4.4徑向密封 20
    4.5軸向間隙 20
    4.6潤滑 21
    4.7結果 21
    第五章 基于NX Nastran解算器的有限元分析 22
    總 結 29
    參考文獻 30
    致 謝 31 ...
