掩護式液壓支架的設計

文件大小： 1.35 MB
下載次數：
文件評級：
更新時間：2014-07-24
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

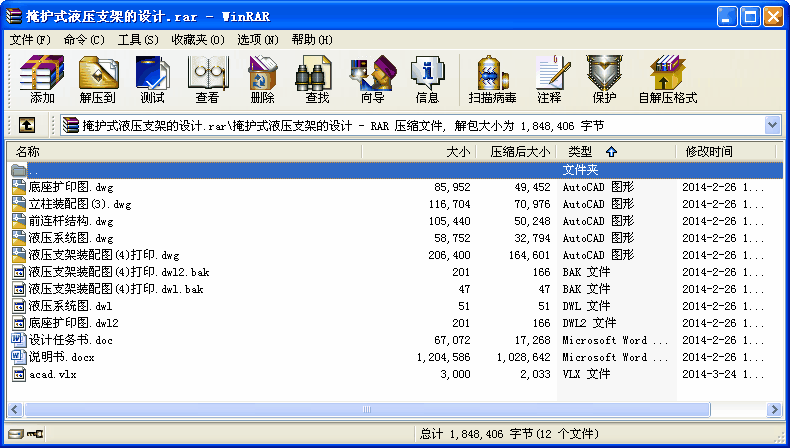

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本論文主要闡述了一般掩護式液壓支架的設計過程。設計內容包括：選架型、總體設計、主要零部件的設計、主要零部件的校核和液壓系統的設計。
由于該煤層厚度適中，選用掩護式液壓支架。煤層厚度介于2.5～3.8m之間，煤層厚度變化較大，選用調高范圍大且抗水平推力強且帶護幫裝置的掩護式支架。支架采用四連桿機構，以改善支架受力狀況。頂梁、掩護梁、底座均做成箱體結構；立柱采用雙伸縮作用液壓缸，以增加工作行程來滿足支架調高范圍的需要。推移千斤頂采用框架結構，以減少推溜力和增大移架力。為了提高移架速度，確保對頂板的及時支護，采用錐閥液壓系統。
關鍵詞：液壓支架四連桿機構推溜移架
目錄

1 概述 1
1.1 液壓支架的組成和分類 1
1.2 液壓支架的工作原理 3
1.3 液壓支架的支護方式 6
1.4 支架選型的基本參數 6
2 液壓支架的總體設計 8
2.1 液壓支架的選型 8
2.2 液壓支架參數的確定 10
2.3 采煤機、液壓支架和輸送機的配套 12
2.4 四連桿機構設計 14
2.5 頂梁長度的確定 15
2.6 立柱及柱窩位置的確定 16
2.7 平衡千斤頂位置的確定 19
2.8 其它千斤頂技術參數的確定 22
3 液壓支架受力分析和計算 24
3.1 受力分析計算 24
3.2 支護強度計算 25
3.3 底座比壓的計算 25
3.4 支架支護效率 25
4 液壓支架的主要部件的設計 26
4.1 前梁 26
4.2 主頂梁 27
4.3 掩護梁 28
4.4 前、后連桿 28
4.5 底座 29
4.6 立柱 30
4.7 千斤頂 30
5 主要零、部件的強度校核 31
5.1 校核的基本要求 31
5.2 前梁強度校核 32
5.3 主頂梁強度校核 34
5.4 掩護梁強度校核 36
5.5 底座強度校核 38
5.6 銷軸和耳座的強度校核 40
5.7 立柱強度的校核 42
6 液壓系統設計 46
6.1 液壓支架的液壓系統的簡介 46
6.2 液壓支架的液壓系統擬訂 47
6.3 液壓元件的選取 48
6.4 控制系統 49
結束語 53
致謝 54
參考文獻 55 ...
