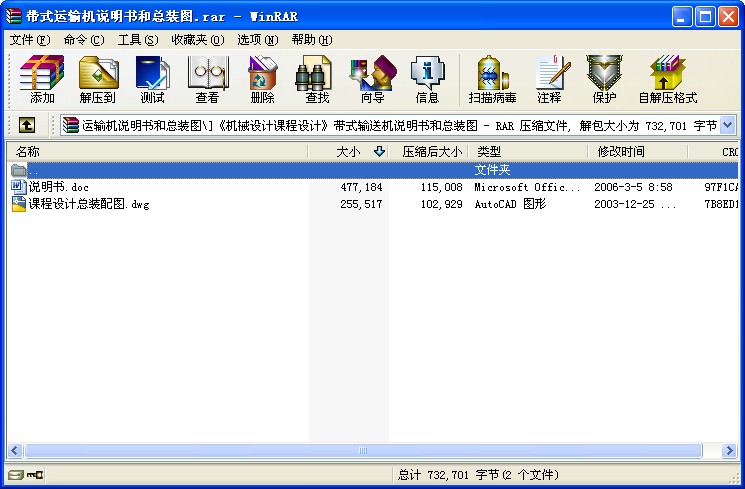

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

帶式運輸機說明書和總裝圖
目錄
設計任務書…………………………………………………2
第一部分傳動裝置總體設計……………………………4
第二部分 V帶設計………………………………………6
第三部分各齒輪的設計計算……………………………9
第四部分軸的設計………………………………………13
第五部分校核……………………………………………19
第六部分主要尺寸及數據………………………………21
一、課程設計題目：
設計帶式運輸機傳動裝置（簡圖如下）

原始數據：
數據編號 3 5 7 10
運輸機工作轉矩T/(N.m) 690 630 760 620
運輸機帶速V/(m/s) 0.8 0.9 0.75 0.9
卷筒直徑D/mm 320 380 320 360

工作條件：
連續單向運轉，工作時有輕微振動，使用期限為10年，小批量生產，單班制工作（8小時/天）。運輸速度允許誤差為。
二、課程設計內容
1）傳動裝置的總體設計。
2）傳動件及支承的設計計算。
3）減速器裝配圖及零件工作圖。
4）設計計算說明書編寫。

每個學生應完成：
1）部件裝配圖一張（A1）。
2）零件工作圖兩張（A3）
3）設計說明書一份（6000~8000字）。

本組設計數據：
第三組數據：運輸機工作軸轉矩T/(N.m) 690 。
運輸機帶速V/(m/s) 0.8 。
卷筒直徑D/mm 320 。

已給方案：外傳動機構為V帶傳動。
減速器為兩級展開式圓柱齒輪減速器。
第一部分傳動裝置總體設計

一、傳動方案（已給定）
1）外傳動為V帶傳動。
2）減速器為兩級展開式圓柱齒輪減速器。
3）方案簡圖如下：
...
