2YAH1548型圓振動篩設計

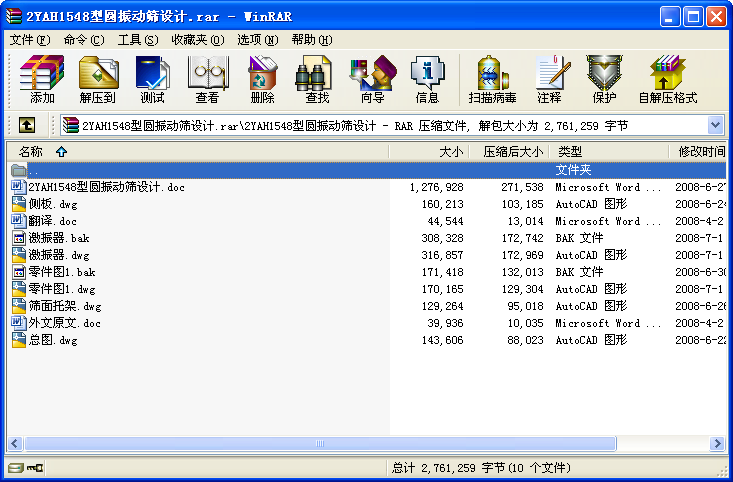

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 2YAH1548型圓振動篩設計
摘要
目前我國各種選煤廠使用的設備中,振動篩是問題較多、維修量較大的設備之一。這些問題突出表現在篩箱斷梁、裂幫,稀油潤滑的箱式振動器漏油、齒輪打齒、軸承溫升過高、噪聲大等問題,同時伴有傳動帶跳帶斷帶等故障。這類問題直接影響了振動篩的使用壽命,嚴重影響了生產。2YAH1548型圓振動篩可以很好的解決此類問題，因此本次設計的振動篩為2YAH1548型圓振動篩，該系列振動篩主要用于煤炭行業中物料分級、脫水、脫泥、脫介等作業。其工作可靠，篩分效率高，但設備自身較重。設計分析論述了設計方案，包括振動篩的分類與特點和設計方案的確定；對物料的運動分析，對振動篩的動力學分析及動力學參數的計算，合理設計振動篩的結構尺寸；進行了激振器的偏心塊等設計與計算，包括原始的設計參數，電動機的設計與校核；進行了主要零部件的設計與計算，皮帶的設計計算與校核，彈簧的設計計算，軸的強度計算，軸承的選擇與計算，然后進行了設備維修、安裝、潤滑及密封的設計，最后進行了振動篩的環保以及經濟分析。
關鍵詞：振動篩；激振器；圓振動篩
Abstract
At present, China's coal preparation plant all the equipment used in the shaker is more problems, maintenance of one of the larger equipment. These issues in sieve outstanding performance me off beam, crack help, lubrication oil dilute the box-type vibrator oil spills, fighting tooth gear, bearing temperature rise too high, major issues such as noise, accompanied by dancing with broken belts, such as fault zone. Such issues directly affecting the life of the shaker, which has seriously affected the production. 2YAH1548-round good shaker can solve such problems, so this shaker designed for round 2 YAH1548-shaker, the series of major shaker in the materials used in the coal industry classification, dehydration, desliming, such as referrals from
Operations. Its reliable, efficient screening, but their heavy equipment. Design analysis on the design options, including the classification and shaker features and design programmes to be confirmed; materials on the movement of the shaker and the dynamics of the parameters, to design the structure of vibrating screen size; conduct The eccentric block of the exciter, such as design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, belts and check the design and calculation, the design of spring, the axis of Strength, the choice of bearings and calculation and then proceed to the maintenance of equipment, installation, lubrication and seal the design, a shaker final environmental and economic analysis.
Key words: shaker; Vibrator; round shaker
目錄
摘要 I
Abstract II
1 緒論 1
1.1前言 1
1.2背景 1
1.2.1振動篩的發展概況 1
1.2.2我國振動篩的發展概況 2
1.3振動篩的分類 3
1.4篩分機械發展方向 4
2振動篩篩面物料運動理論 5
2.1篩上物料的運動分析 5
2.2正向滑動 6
2.3反向滑動 7
2.4跳動條件的確定 7
2.5物料顆粒跳動平均運動速度 8
3.振動篩的工作原理及結構組成 10
3.1圓振動篩的工作原理 10
3.2振動篩基本結構 10
3.2.1篩箱 10
3.2.2激振器 10
3.2.3支承裝置和隔振裝置 10
3.2.4 傳動裝置 10
4.振動篩動力學基本理論 11
5.振動篩參數計算 15
5.1運動學參數的確定 15
5.2振動篩工藝參數的確定 16
5.3動力學參數 17
5.4電動機的選擇 17
5.4.1電動機功率計算 17
5.4.2選擇電機 18
5.4.3電機的啟動條件的校核 18
6主要零件的設計與計算 20
6.1軸承的選擇與計算 20
6.1.1軸承的選擇 20
6.1.2軸承的壽命計算 20
6.2皮帶的設計 21
6.2.1選取皮帶的型號 21
6.2.2傳動比 21
6.2.3帶輪的基準直徑 21
6.2.4帶速 21
6.2.5確定軸間距和帶的基準長度 21
6.3軸的設計 23
6.3.1軸的設計特點 23
6.3.2軸的常用材料 23
6.3.3軸的強度驗算 23
6.4支承彈簧設計驗算 26
7振動篩的安裝維護及潤滑 28
7.1振動篩的安裝及調試 30
7.1.1安裝前的準備 30
7.1.2安裝 30
7.1.3試運轉 30
7.2操作要點 31
7.3維護與檢修 31
7.3.1維護 31
7.3.2常見故障處理 32
7.4振動篩的軸承潤滑的改進 32
7.4.1措施 32
7.4.2效果 33
8 設備的環保、可靠性和經濟評價 34
8.1 設備的環保 34
8.2 設備的可靠性 32
8.2.1可靠度的計算 32
8.2.2可靠度的計算 33
8.3設備的經濟評價 35
8.3.1投資回收期 35
8.3.2設備合理的更新期 36
結束語 37
致謝 38
參考文獻 39
附錄……………………………………………………………………..40
1 緒論
1.1前言
從井下或露天采礦開采出來的或經過破碎的物料，是以各種大小不同的顆粒混合在一起的。在選礦廠、選煤廠和其它的工業部門中，物料在使用或進一步處理前，常常需要分成粒度相近的幾種級別。物料通過篩面的過孔分級稱為篩分。篩分所用的機械稱為篩分機械。
在選礦廠和選煤廠中應用的篩分機械有很多種結構型式，如固定格篩、弧形篩、旋流篩，滾軸篩，簡篩、搖動篩，慣性振動篩和共振篩等。目前，由于慣性振動篩具有構造簡單、生產能力大，篩分效率高等優點，因而在選礦廠、選煤廠及其它工業部門中已被廣泛用于分級，脫水，脫介和脫泥作業。共振篩在生產實踐中也取得較好的效果，但因具有較大的沖擊裁荷，故其機件(如橫梁與側板)容易損壞。須進一步研究和改進。隨著煤礦開采能力和入洗原煤量的提高,作為物料分級篩選的主要設備——振動篩也不斷向大型化發展。
...
