膠帶輸送機的傳動裝置設計

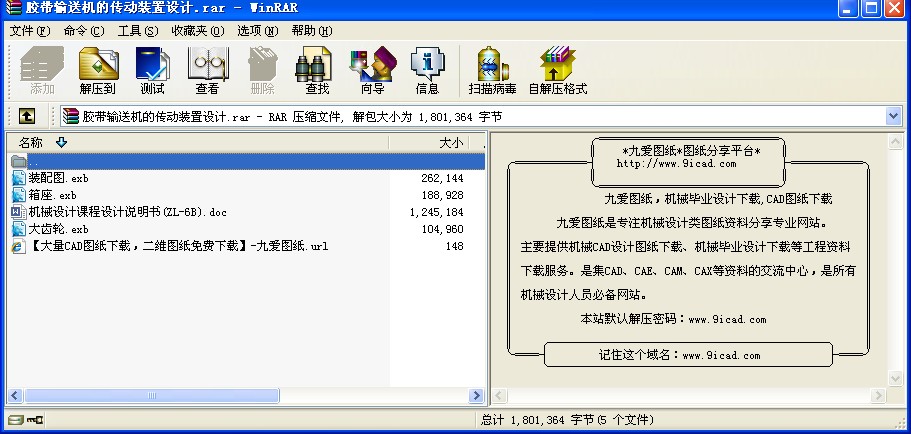

  • 該文件為rar格式
  • 文件大小： 488.9 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-05
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 膠帶輸送機的傳動裝置設計

  • 五 軸的設計計算
    （一） 高速軸的設計
    1．初步估定減速器高速軸外伸段軸徑
    又由Y132M2-6電機的軸徑為38mm
    則d=(0.8~1.0)d電機 =（0.8~1.0）38=30.4~38mm
    取d=32mm d=32mm
    2． 選擇聯軸器
    　 根據傳動裝置的工作條件擬選HL型彈性柱銷聯軸
    器（GB5014-2003）。
    　 計算轉矩為 TC=KT=1.5×48.64= 72.96N·m
    　由表4.7-3，選TL6型彈性套柱銷聯軸器，　
    公稱轉矩　Ｔｎ＝250N·m>TC =72.96 N·m,
    [n]=3300r/min>n=960r/min
    　所以取減速器高速軸外伸段直徑為d=32mm，
    長度L=82mm。

    八 鍵聯接的選擇和驗算
    (一)高速軸上鍵的選擇
    選擇鍵10×70GB1096-79
    （二）中間軸上鍵的選擇
    與高速級齒輪聯接軸段處 選擇鍵12×50 GB1096-79
    (三).低速軸上鍵的選擇與驗算
    (1)齒輪處 選擇鍵18×70GB1096-79,其參數為
    R=b/2=9mm，k=h-t=12-7=5mm，
    l=L-2×R=70-2×9=52mm，
    d=60mm。齒輪材料為45鋼，載荷稍有波動，靜聯接，
    由表2-1，查得
    =98.6Nmm2
    因，故安全。

    九 減速器的潤滑及密封形式選擇
    減速器的潤滑采用干油潤滑，潤滑油選用GB7324-87通用鋰基潤滑脂
    油標尺M(jìn)16,材料 Q235A。
    油封選用橡膠油封 HG4-338-66 ...
